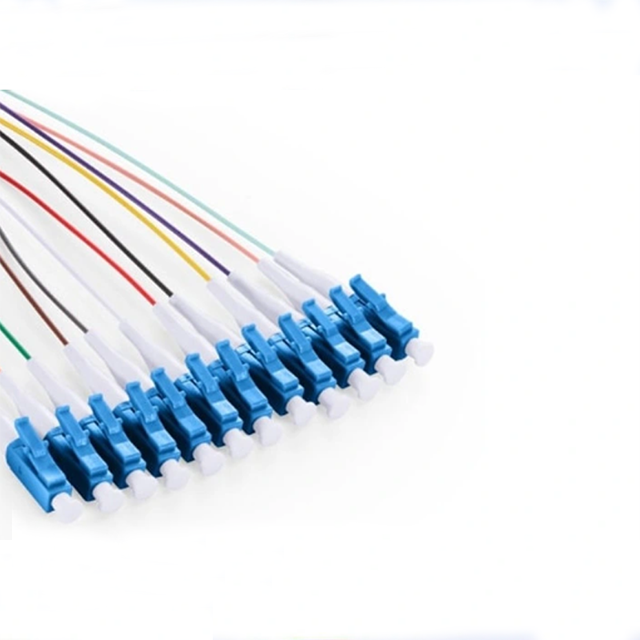

Kuncir serat optik mode tunggal 9/125 warna dirancang untuk ODF kepadatan tinggi, baki sambungan, dan panel tempel

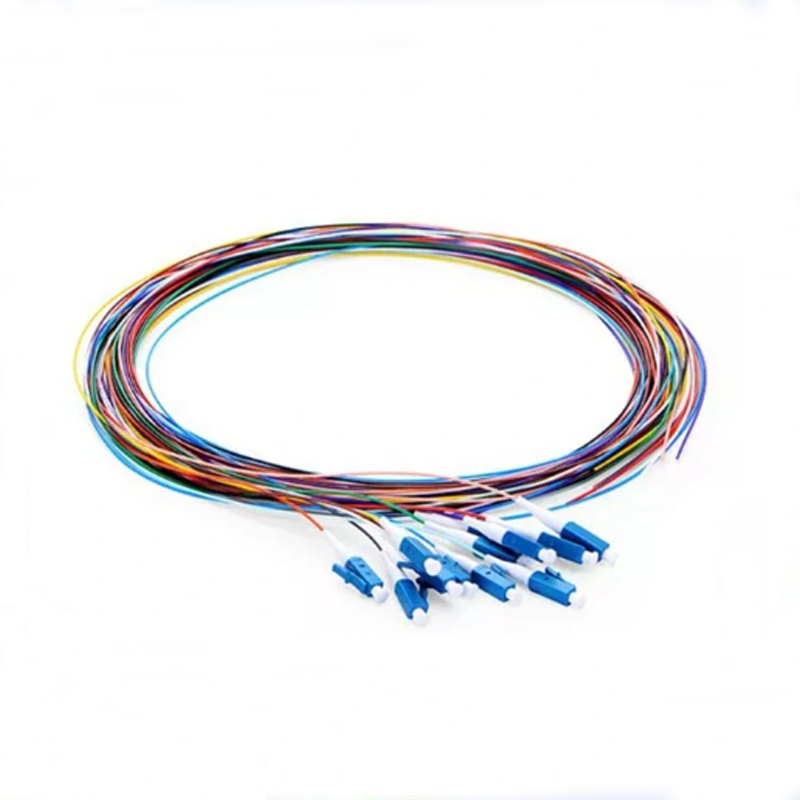

Kabel buffer ketat LSZH 0,9 mm 2 m dalam 12 warna standar untuk identifikasi serat cepat
Konektor LC APC atau LC UPC di satu ujung, bare fiber di ujung lainnya untuk fusi atau penyambungan mekanis
Insertion loss yang rendah (≤0.3 dB) dan return loss yang tinggi (hingga ≥60 dB) untuk link yang stabil dan memiliki refleksi rendah
Opsi serat tidak sensitif terhadap tikungan G657A untuk perutean ringkas di dalam penutup dan kabinet
Suhu pengoperasian dari -40 °C hingga +85 °C, ≥1000 siklus kawin, dan kekuatan tarik 70 N untuk masa pakai yang lama
Kuncir serat optik warna ini dirancang untuk pembangun jaringan yang membutuhkan terminasi yang bersih dan cepat serta manajemen serat yang intuitif di lingkungan dengan kepadatan tinggi. Setiap kuncir adalah kabel mode tunggal LSZH 0,9 mm sepanjang 2 m, diakhiri dari pabrik dengan konektor LC APC atau LC UPC dan diberi kode warna sesuai dengan standar 12 serat. Hasilnya adalah bundel yang terlihat rapi di dalam baki, terasa mudah dirutekan dengan satu tangan dan memungkinkan teknisi Anda langsung mencocokkan catatan sambungan dengan serat fisik.
Di dalam jaket tipis, serat G657A yang tidak sensitif terhadap tekukan mempertahankan redaman rendah bahkan ketika kuncir dirutekan di sudut sempit di dalam kaset sambungan atau kotak dinding kompak. Ujung ferrule dipoles dan diuji dalam lingkungan produksi yang terkendali, sehingga kerugian penyisipan dan kerugian pengembalian tetap dalam batas yang ketat pada beberapa penyambungan ulang. Di lapangan, tim Anda hanya perlu mengupas, membersihkan, dan menyambung bagian ujung yang telanjang: sisi konektor siap untuk dicolokkan langsung ke adaptor dan menambal panel tanpa langkah pemolesan tambahan.
Bagi operator dan integrator, kuncir serat optik warna ini mengurangi risiko kesalahan penambalan, mempercepat waktu penyelesaian, dan membuat pemeliharaan di masa mendatang lebih dapat diprediksi. Baik Anda membangun kerangka distribusi FTTH, POP backhaul seluler, atau ruang pertemuan pusat data, kombinasi jaket LSZH, kode warna, dan kinerja optik yang terbukti memberi Anda keamanan dan keandalan.
| Spesifikasi | Barang |
|---|---|
| Nama Produk | Warna kuncir serat optik |
| Jumlah serat | 1 inti (serat tunggal) |
| Jenis serat | Mode tunggal 9/125 µm, G657A (G652D, G657A1, G657A2 opsional) |
| Diameter kabel | Buffer ketat 0,9 mm |
| Jaket kabel | LSZH (halogen nol asap rendah) |
| Panjang standar | 2 m (panjang lain tersedia berdasarkan permintaan) |
| Jenis konektor (standar) | LC APC atau LC UPC |
| Jenis konektor opsional | FC, SC, LC, ST |
| Tipe Polandia | PC/UPC/APC |
| Kerugian penyisipan (SM) | ≤0,3 dB |
| Kerugian penyisipan (MM) | ≤0,4 dB |
| Kerugian pengembalian (SM) | PC ≥50 dB, UPC ≥55 dB, APC ≥60 dB |
| Kerugian pengembalian (MM) | ≥35dB |
| Daya tahan perkawinan | ≥1000 kawin |
| Suhu pengoperasian | -40 °C ~ +85 °C |
| Kekuatan tarik | 70 N |
| Kode warna | Urutan 12 warna untuk memudahkan identifikasi (biru, oranye, hijau, dll.) |
| Aplikasi | Bingkai ODF, baki sambungan, kotak FTTH, panel patch, lingkungan pengujian |
Kuncir serat optik warna ini dirancang berdasarkan kebutuhan dunia nyata dari pemasang dan pemilik jaringan, bukan hanya lembar spesifikasi.
Identifikasi visual yang jelas
Setiap pigtail mengikuti kode 12 warna, sehingga bahkan dalam baki sambungan yang penuh sesak, teknisi dapat melacak serat secara visual dari kabel utama hingga ke setiap port LC. Hal ini mengurangi kesalahan koneksi silang dan menghemat waktu yang dihabiskan untuk memeriksa label.
Serat singlemode tahan tekukan
Serat G657A menjaga redaman tetap rendah bahkan ketika kabel ditekuk perlahan di sekitar pemandu atau dilipat menjadi kaset. Hal ini berarti lebih sedikit kekhawatiran mengenai pembengkokan mikro saat Anda menutup baki atau mengarahkan serat ke dalam wadah yang ringkas.
Jaket LSZH 0,9 mm yang ramping dan fleksibel
Konstruksi dengan buffer ketat 0,9 mm terasa lentur di tangan dan dapat diarahkan dengan lancar melalui cincin manajemen, sementara material LSZH meningkatkan keselamatan di lingkungan dalam ruangan dengan membatasi asap dan emisi beracun selama kebakaran.
LC APC/UPC untuk panel berdensitas tinggi
Konektor LC menawarkan ukuran kecil dengan kait yang aman, menjadikannya ideal untuk ODF dengan jumlah port tinggi, koneksi silang, dan bidang patch pusat data.
Dipoles dari pabrik, kinerja teruji 100%
Setiap kuncir dipoles dan diperiksa dalam kondisi terkendali, sehingga nilai IL/RL konsisten dari satu bagian ke bagian lainnya. Hal ini menyederhanakan penganggaran tautan dan pengujian penerimaan di seluruh proyek yang lebih besar.
Dalam praktiknya, fitur-fitur ini menghasilkan penyediaan yang lebih cepat, panggilan balik pasca-instalasi yang lebih sedikit, dan keseluruhan pabrik yang lebih bersih untuk tim operasi Anda.
Kuncir serat optik berwarna banyak digunakan di mana pun kabel utama yang diakhiri di lapangan harus dihubungkan ke panel atau peralatan aktif melalui penyambungan.
Skenario umum meliputi:
Kerangka distribusi FTTH dan FTTx
Memecah kabel pengumpan multi-inti menjadi port LC individual di kantor pusat, lemari jalan, atau kotak MDU. Pengkodean warna memudahkan untuk memetakan setiap jalur pelanggan ke serat tertentu.
Pusat data dan interkoneksi POP
Gunakan kuncir untuk mengakhiri serat tulang punggung di ODF kepadatan tinggi dan rak sambungan silang. Konektor LC APC/UPC mendukung tautan mode tunggal jarak jauh dan jarak pendek.
Ruang telekomunikasi dan transmisi
Hentikan kabel OSP yang masuk ke ruang transmisi, lokasi gelombang mikro, atau tempat penampungan stasiun pangkalan, sehingga memungkinkan sambungan bersih ke peralatan DWDM/OTN atau konverter media.
Laboratorium pengujian dan lini produksi
Gunakan kuncir tunggal untuk membuat koneksi referensi berulang untuk meja pengujian optik, pengaturan kalibrasi, atau modul optik yang sedang diuji produksi.
Dalam proyek B2B, aplikasi-aplikasi ini sering digabungkan: satu penerapan mungkin memerlukan ratusan atau ribuan kuncir di beberapa kabinet. Memilih kuncir standar dengan kode warna menyederhanakan desain, pemasangan, dan dokumentasi jangka panjang.
Konstruksi kuncir serat optik warna ini dioptimalkan untuk kinerja dan penanganan.
Desain dengan penyangga ketat
Penyangga ketat 0,9 mm membungkus kaca dengan erat, memberikan perlindungan mekanis tanpa menambah beban. Pemasang merasakan keseimbangan yang baik antara fleksibilitas dan ketahanan saat mengarahkan serat melalui baki sambungan.
Jaket luar LSZH
Jaket halogen nol asap rendah diformulasikan untuk meminimalkan asap dan gas korosif dalam kondisi kebakaran, menjadikan kuncir cocok untuk lingkungan dalam ruangan seperti gedung perkantoran, pusat data, dan pusat transportasi yang peraturan keselamatannya ketat.
Serat G657A yang tidak sensitif terhadap tekukan
Jenis serat ini mempertahankan atenuasi yang rendah bahkan ketika ditekuk hingga radius kecil pada rute dalam ruangan, yang khususnya penting pada kaset sambungan kepadatan tinggi dan kotak pemasangan di dinding yang ringkas.
Identifikasi 12 warna
Serat disediakan dalam urutan 12 warna standar industri (misalnya biru, oranye, hijau, coklat, batu tulis, putih, merah, hitam, kuning, ungu, merah muda, aqua). Dalam baki sambungan, warna membentuk 'peta' visual yang mencerminkan dokumentasi Anda, sehingga audit dan perluasan menjadi lebih mudah.
Kombinasi konstruksi dan kode warna ini tidak hanya melindungi inti optik namun juga mengubah cara teknisi berinteraksi dengan pabrik: lebih sedikit kesalahan pembacaan label, pemecahan masalah yang lebih cepat, dan pelatihan yang lebih jelas bagi staf baru.
Bagi operator jaringan dan integrator, kinerja yang stabil selama siklus hidup produk sangatlah penting.
Keunggulan kinerja utama
Kehilangan penyisipan yang rendah
Konektor LC APC/UPC yang dipoles oleh pabrik menjaga kehilangan penyisipan mode tunggal pada atau di bawah 0,3 dB, mendukung anggaran daya yang ketat pada sambungan jarak jauh atau multi-bentang.
Konektor APC return loss yang tinggi
menghasilkan return loss hingga 60 dB, meminimalkan pantulan balik dalam sistem singlemode berkecepatan tinggi dan jarak jauh. Varian UPC menyediakan ≥55 dB, cocok untuk sebagian besar jaringan akses dan perusahaan.
Ketahanan terhadap lingkungan
Kuncir ini dikhususkan untuk pengoperasian pada suhu -40 °C hingga +85 °C, mencakup lemari luar ruangan, ruang teknis tanpa AC, dan pusat data dengan pengontrol suhu.
Daya tahan mekanis
Dengan siklus perkawinan ≥1000 dan kekuatan tarik 70 N, kuncir tetap dapat diandalkan melalui penambalan ulang berulang kali dan penanganan kabel standar selama pemasangan.
Metrik ini berarti Anda dapat merancang tautan dengan percaya diri, mengetahui bahwa kinerja konektor akan tetap sesuai spesifikasi sepanjang masa layanan umum dan kondisi lingkungan.
Proyek yang berbeda memerlukan konfigurasi yang berbeda, dan kuncir serat optik warna ini dirancang untuk berintegrasi dengan lancar ke dalam beragam infrastruktur.
Opsi konektor
Meskipun konfigurasi standar menggunakan LC APC atau LC UPC, konektor FC, SC dan ST juga tersedia. Hal ini memungkinkan Anda beradaptasi dengan peralatan lama atau lingkungan vendor campuran tanpa mendesain ulang paket fiber Anda.
Opsi serat dan kabel
Selain G657A, tipe mode tunggal seperti G652D dan varian tidak sensitif tikungan yang ditingkatkan dapat disediakan. Versi multimode dengan nilai IL/RL yang sesuai tersedia untuk aplikasi perusahaan jangkauan pendek.
Panjang dan kemasan
Panjang standar 2 m mencakup sebagian besar tata letak baki sambungan, namun kuncir yang lebih panjang atau lebih pendek dapat diproduksi agar sesuai dengan desain kabinet atau ODF tertentu. Bundel dapat diberikan sebagai set warna 6 atau 12 paket atau dikemas secara individual, tergantung pada bagaimana tim Anda melakukan instalasi.
Kompatibilitas sistem
Kuncir dapat digunakan dengan penyambung fusi umum dan rumah sambungan mekanis, dan cocok dengan adaptor LC standar dan kaset ODF.
Untuk pembeli B2B yang mengelola peluncuran dalam jumlah besar, fleksibilitas ini memungkinkan Anda melakukan standarisasi pada satu rangkaian produk yang telah terbukti sambil tetap menyesuaikan dengan kebutuhan khusus setiap proyek.
