Wavelength Division Multiplexing (WDM) memungkinkan dua atau lebih panjang gelombang cahaya DIKIRIM melalui saluran optik BERBEDA secara bersamaan dalam serat yang sama.WDM (Wavelength Division Multiplexing) adalah dua atau lebih panjang gelombang sinyal pembawa optik yang berbeda (membawa berbagai informasi), pada pemancar melalui Multiplexer (Multiplexer) secara bersamaan, dan digabungkan ke serat yang sama untuk transmisi, Di sisi penerima, optik sinyal dari berbagai panjang gelombang dipisahkan oleh Demultiplexer, dan kemudian diproses lebih lanjut oleh penerima optik untuk mengembalikan sinyal aslinya.

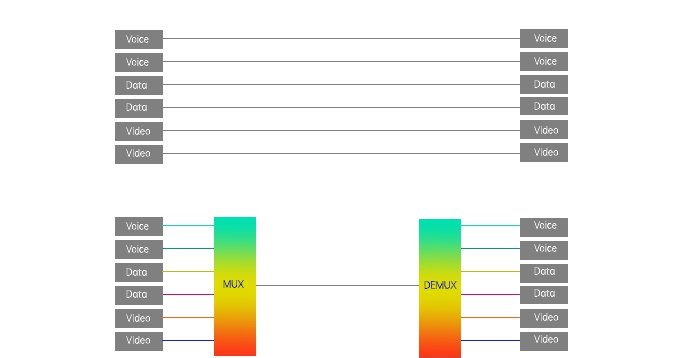

Sederhananya, Anda dapat melihat gambar di bawah ini.Dalam mode transmisi tradisional, satu serat hanya dapat mengirimkan sinyal pembawa optik yang membawa satu jenis informasi, dan jika ingin menjadi layanan yang berbeda, diperlukan serat yang berbeda dan independen yang tak terhitung jumlahnya untuk transmisi.Namun, jika jumlah informasi bisnis besar, sejumlah besar serat optik perlu dipasang untuk transmisi, yang merupakan tantangan besar dalam hal ruang dan biaya pengkabelan.Penerapan sistem WDM dapat dengan cepat menyelesaikan permasalahan di atas.Sistem WDM dapat membawa berbagai format sinyal 'bisnis', seperti ATM, IP, dll., melalui multiplexing, teknologi demultiplexing akan berbagai sinyal bisnis melalui serat dapat ditransmisikan, sangat mengurangi jumlah konsumsi serat, perluasan jaringan dan pengembangan sarana ekspansi yang ideal.Dalam pengenalan layanan broadband baru, seperti CATV, HDTV, B-ISDN, dll., hanya diperlukan satu panjang gelombang tambahan.
Struktur dasar sistem WDM umum
Struktur dasar sistem WDM terutama dibagi menjadi dua cara: transmisi searah serat ganda dan transmisi dua arah serat tunggal.Serat ganda satu arah berarti bahwa semua jalur optik ditransmisikan dalam arah yang sama pada serat pada waktu yang sama, dan panjang gelombang yang berbeda membawa sinyal optik yang berbeda.Di pemancar, komposit ditransmisikan melalui serat, dan di penerima, demultiplexing dilakukan untuk menyelesaikan transmisi sinyal optik multi-saluran, dan arah sebaliknya ditransmisikan melalui serat lain.Transmisi di kedua arah masing-masing diselesaikan oleh dua serat.Dua arah serat tunggal berarti bahwa jalur cahaya ditransmisikan dalam dua arah berbeda pada waktu yang sama pada serat utama, dan panjang gelombang yang digunakan dipisahkan satu sama lain untuk mencapai komunikasi dupleks penuh antara satu sama lain.
Sistem WDM umum terutama terdiri dari lima bagian: sistem manajemen jaringan, pemancar optik, amplifikasi relai optik, penerima optik, dan saluran pemantauan optik.

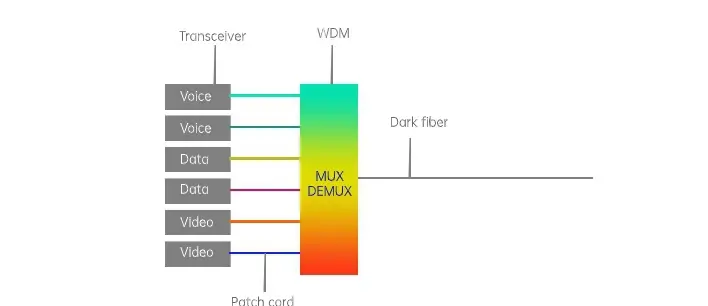

Dalam sistem WDM sederhana, sebagian besar terdapat transceiver, multiplekser pembagian panjang gelombang WDM, jumper, dan komponen serat gelap.
Dalam keseluruhan sistem WDM, multiplexer dan demultiplexer divisi panjang gelombang optik adalah komponen utama teknologi WDM, dan kinerjanya memiliki pengaruh yang menentukan pada kualitas transmisi sistem.
