Dalam bidang komunikasi serat optik, memahami berbagai komponen sangat penting untuk merancang jaringan yang efisien dan andal. Di antara komponen-komponen ini, kuncir serat dan kabel patch memainkan peran penting dalam konektivitas. Walaupun sekilas tampak serupa, keduanya memiliki fungsi yang berbeda dan memiliki karakteristik unik yang membedakannya satu sama lain. Artikel ini menggali perbedaan mendasar antara fiber pigtail dan patch cord, memberikan analisis komprehensif tentang struktur, kegunaan, dan signifikansinya dalam sistem serat optik. Dengan memeriksa perbedaan-perbedaan ini, para profesional dan penggemar dapat membuat keputusan yang tepat ketika memilih komponen yang sesuai untuk aplikasi spesifik mereka. Misalnya, penggunaan a Kuncir Serat dapat secara signifikan meningkatkan kinerja jaringan.

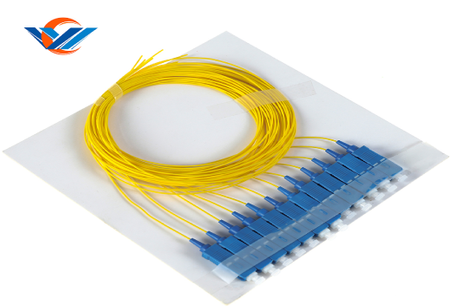

Kuncir serat adalah kabel serat optik pendek yang memiliki konektor serat optik di satu ujung dan serat terbuka di ujung lainnya. Ujung serat terbuka disambung ke kabel serat optik, sehingga ujung konektor dapat dihubungkan ke peralatan atau panel tempel. Desain ini memfasilitasi integrasi kabel serat optik ke dalam infrastruktur jaringan, terutama saat terminasi kabel ke dalam peralatan manajemen serat optik.
Biasanya, kuncir serat digunakan dalam aplikasi penyambungan fusi yang secara permanen menyatu ke inti serat kabel serat optik utama. Proses ini memastikan koneksi low-loss yang stabil dan dapat diandalkan dalam jangka waktu lama. Konektor pada fiber pigtail bisa bermacam-macam, antara lain tipe seperti SC, LC, FC, ST, dan lain-lain, tergantung kebutuhan jaringan. Pilihan konektor berdampak pada kerugian penyisipan, kerugian pengembalian, dan kinerja koneksi secara keseluruhan.
Kuncir serat biasanya diklasifikasikan berdasarkan jenis serat (mode tunggal atau multimode), jenis konektor, dan gaya pemolesan permukaan ujung konektor (UPC atau APC). Kuncir mode tunggal digunakan untuk transmisi jarak jauh dengan kehilangan sinyal minimal, sedangkan kuncir multimode cocok untuk jarak pendek dengan kecepatan data lebih tinggi.
Penggunaan kuncir serat menyederhanakan proses instalasi dan pemeliharaan jaringan. Dengan menyambungkan kuncir ke kabel serat optik, teknisi dapat menghindari kerumitan dalam mengakhiri konektor langsung ke kabel di lapangan, yang dapat memakan waktu dan memerlukan peralatan serta keahlian khusus.

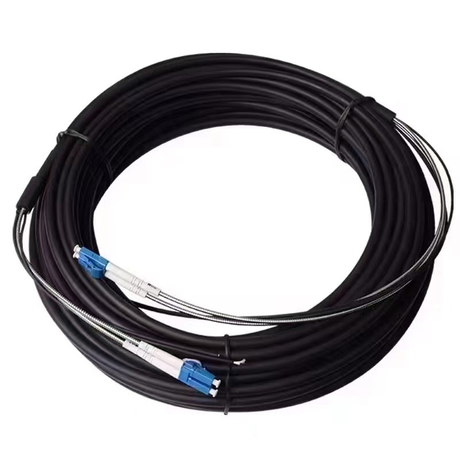

Kabel patch serat optik, juga dikenal sebagai fiber jumper, adalah kabel optik yang memiliki konektor terpasang di kedua ujungnya. Mereka digunakan untuk membuat koneksi antara peralatan yang berbeda atau untuk menghubungkan peralatan ke panel tempel atau sambungan silang optik. Tidak seperti kuncir serat, kabel patch telah sepenuhnya terminasi dan siap untuk segera digunakan dalam menghubungkan perangkat jaringan.
Kabel patch hadir dalam berbagai konfigurasi, termasuk simpleks dan dupleks, dan dengan jenis konektor berbeda di setiap ujungnya, memberikan fleksibilitas dalam desain jaringan. Kabel patch simpleks memiliki satu serat, sedangkan kabel patch dupleks berisi dua serat untuk transmisi data dua arah secara bersamaan. Konektornya bisa sama atau berbeda di setiap ujungnya, seperti konfigurasi LC-LC, SC-SC, atau LC-SC.
Mirip dengan kuncir, kabel patch dikategorikan berdasarkan jenis serat (mode tunggal atau multimode) dan gaya pemolesan konektor. Kabel patch mode tunggal digunakan untuk transmisi jarak jauh, sedangkan kabel patch multimode cocok untuk jarak pendek dalam pusat data atau jaringan kampus.
Kabel patch sangat penting dalam memfasilitasi konektivitas dalam jaringan serat optik, memungkinkan konfigurasi ulang dan perutean sinyal optik dengan mudah. Mereka dirancang untuk fleksibilitas dan keandalan, dengan konstruksi tahan lama untuk menahan penanganan dan penyambungan berulang kali.
Meskipun kuncir serat dan kabel patch merupakan komponen integral dari jaringan serat optik, keduanya berbeda dalam beberapa aspek utama:
Perbedaan paling kentara terletak pada struktur fisiknya. Kuncir serat memiliki konektor di satu ujung dan serat telanjang di sisi lain, dirancang untuk penyambungan. Sebaliknya, kabel patch memiliki konektor di kedua ujungnya, siap untuk menghubungkan dua perangkat atau antarmuka secara langsung tanpa perlu penyambungan.
Kuncir serat memerlukan fusi atau penyambungan mekanis untuk memasangkannya ke kabel serat optik utama. Proses ini bersifat permanen dan memerlukan peralatan penyambungan khusus. Kabel patch tidak memerlukan penyambungan; cukup dicolokkan ke port atau adaptor yang kompatibel, sehingga mudah dipasang, dilepas, dan diganti.
Kuncir serat terutama digunakan untuk mengakhiri kabel serat optik melalui penyambungan pada peralatan manajemen serat optik seperti ODF (Bingkai Distribusi Optik) atau kotak sambungan. Kabel patch digunakan untuk membuat koneksi antara perangkat jaringan, panel serat optik, dan peralatan, sehingga memungkinkan fleksibilitas dalam konfigurasi dan pemeliharaan jaringan.
Kabel patch menawarkan fleksibilitas yang lebih besar karena dapat dengan mudah disambungkan dan diputuskan, sehingga dapat digunakan kembali di berbagai pengaturan jaringan. Kuncir serat, setelah disambung, menjadi bagian permanen dari infrastruktur jaringan dan tidak dirancang untuk penanganan atau konfigurasi ulang berulang kali.
Kuncir fiber umumnya lebih murah dibandingkan kabel patch karena hanya memiliki satu konektor. Namun, total biaya harus memperhitungkan proses penyambungan, yang memerlukan peralatan khusus dan teknisi terampil. Kabel patch, meskipun sedikit lebih mahal per unitnya, menghemat biaya pemasangan karena menghilangkan kebutuhan akan penyambungan.
Memahami di mana dan bagaimana menggunakan kuncir serat dan kabel patch sangat penting bagi insinyur dan pemasang jaringan. Penerapannya bervariasi berdasarkan kebutuhan jaringan dan tingkat fleksibilitas yang diinginkan.
Kuncir serat banyak digunakan dalam terminasi serat optik pada peralatan seperti rangka distribusi serat, penutup sambungan, dan kotak terminal. Mereka menyediakan titik koneksi yang andal dan rendah kerugian antara serat optik dan komponen jaringan lainnya. Misalnya, dalam penerapan FTTx (Fiber to the x), kuncir serat disambung ke kabel distribusi untuk menghubungkan pengguna akhir ke jaringan.
Penggunaan kuncir memastikan sambungan yang aman dan permanen, sehingga tidak terlalu rentan terhadap faktor lingkungan dan tekanan mekanis. Keandalan ini sangat penting dalam jaringan backbone dan komunikasi jarak jauh yang mengutamakan integritas sinyal.
Kabel patch merupakan bagian integral dalam menghubungkan perangkat jaringan yang berbeda dan memfasilitasi konfigurasi ulang dan pemeliharaan yang cepat. Di pusat data, kabel patch menghubungkan server, switch, dan peralatan jaringan lainnya. Kemudahan penggunaannya memungkinkan perubahan yang efisien dalam topologi jaringan dan pemecahan masalah.
Selain itu, kabel patch sangat penting dalam sistem distribusi serat sambungan silang, di mana kabel tersebut menghubungkan port dalam panel patch serat. Fleksibilitas dan kegunaannya kembali menjadikannya ideal untuk lingkungan di mana konfigurasi jaringan sering berubah.
Memilih antara kuncir serat dan kabel patch bergantung pada kebutuhan spesifik jaringan. Faktor-faktor yang perlu dipertimbangkan mencakup kelanggengan koneksi yang diinginkan, lingkungan instalasi, biaya, dan kebutuhan konfigurasi ulang di masa mendatang.
Di lingkungan di mana kabel perlu dilindungi dari gangguan fisik, kuncir serat yang disambung menawarkan sambungan yang lebih aman. Konektor ini tidak terlalu rentan terhadap kerusakan akibat tarikan atau tekukan dibandingkan dengan konektor yang dapat tercabut secara tidak sengaja.
Untuk jaringan yang sering memerlukan pembaruan atau perluasan, kabel patch memberikan fleksibilitas yang diperlukan. Mereka memungkinkan penambahan atau penghapusan perangkat jaringan dengan mudah tanpa memerlukan alat atau keterampilan khusus.
Meskipun fiber pigtail mungkin memiliki biaya awal yang lebih rendah, biaya yang terkait dengan penyambungan dapat bertambah, terutama untuk penerapan skala besar. Kabel patch mungkin memerlukan biaya awal yang lebih tinggi namun dapat mengurangi biaya jangka panjang dengan menyederhanakan proses pemasangan dan pemeliharaan.
Kuncir serat dan kabel patch memiliki spesifikasi yang memengaruhi kinerja jaringan. Memahami aspek teknis ini penting untuk mengoptimalkan efisiensi jaringan.
Jenis konektor dan gaya pemolesan mempengaruhi karakteristik insertion loss dan return loss. Konektor APC (Angled Physical Contact) memberikan kinerja return loss yang lebih baik dibandingkan konektor UPC (Ultra Physical Contact), sehingga cocok untuk aplikasi presisi tinggi.
Memilih jenis konektor yang tepat sangatlah penting. Misalnya, konektor SC umum digunakan di jaringan telekomunikasi, sedangkan konektor LC umum digunakan di pusat data karena ukurannya yang lebih kecil dan kepadatan port yang lebih tinggi.
Serat mode tunggal memiliki diameter inti yang lebih kecil, mengurangi dispersi modal dan memungkinkan jarak transmisi yang lebih jauh. Serat multimode, dengan inti lebih besar, mendukung berbagai mode cahaya, cocok untuk jarak pendek dengan kebutuhan bandwidth lebih tinggi.
Mencocokkan jenis serat dengan aplikasi akan memastikan kinerja optimal. Memanfaatkan serat mode tunggal dalam aplikasi yang dirancang untuk multimode dapat menyebabkan inefisiensi, dan sebaliknya.
Bahan dan konstruksi jaket kabel berdampak pada ketahanan dan kepatuhan terhadap standar lingkungan. Misalnya, jaket LSZH (Low Smoke Zero Halogen) lebih disukai di lingkungan dalam ruangan untuk keselamatan jika terjadi kebakaran.
Kabel lapis baja memberikan perlindungan ekstra terhadap kerusakan fisik, yang sangat penting dalam lingkungan yang keras atau di mana kabel terkena potensi bahaya.
Kepatuhan terhadap standar industri memastikan kompatibilitas dan keandalan di berbagai komponen jaringan dan produsen.
Standar seperti ISO/IEC 11801 dan ANSI/TIA-568 menentukan persyaratan untuk komponen serat optik. Kepatuhan terhadap standar ini menjamin bahwa kuncir serat dan kabel patch memenuhi kriteria kinerja minimum.
Produsen harus memberikan laporan pengujian yang menunjukkan parameter seperti insertion loss, return loss, dan geometri permukaan akhir. Proses penjaminan mutu, termasuk inspeksi permukaan akhir interferometri dan pengujian reflektometri domain waktu optik (OTDR), memastikan bahwa komponen berfungsi sesuai harapan.
Evolusi teknologi serat optik terus mendorong perubahan dalam desain dan penerapan kuncir serat dan kabel patch.
Ketika kecepatan data meningkat untuk memenuhi kebutuhan jaringan berkecepatan tinggi dan pusat data, spesifikasi komponen serat optik menjadi lebih ketat. Komponen harus mendukung bandwidth yang lebih tinggi dengan degradasi sinyal minimal.

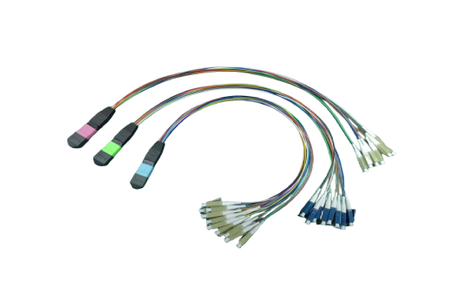

Tren konektor yang lebih kecil dan kepadatan port yang lebih tinggi berdampak pada desain kabel patch. Konektor seperti MTP/MPO mendukung banyak serat dalam satu konektor, sehingga secara signifikan meningkatkan jumlah koneksi dalam ruang tertentu.
Kemajuan ini memerlukan pertimbangan yang cermat dalam penanganan dan pengelolaannya untuk menjaga kinerja dan keandalan.
Komponen serat optik semakin terintegrasi dengan teknologi seperti penggandaan pembagian panjang gelombang (WDM) dan transmisi koheren, sehingga memerlukan komponen yang mendukung skema modulasi tingkat lanjut dan efisiensi spektral.
Kesimpulannya, kuncir serat dan kabel patch merupakan komponen dasar jaringan serat optik, yang masing-masing memiliki tujuan berbeda. Kuncir serat sangat penting untuk koneksi permanen melalui penyambungan, menyediakan terminasi yang aman dan andal dalam infrastruktur jaringan. Kabel patch menawarkan fleksibilitas dan kemudahan penggunaan untuk menghubungkan perangkat jaringan dan memfasilitasi perubahan konfigurasi jaringan. Memahami perbedaan antara komponen-komponen ini memungkinkan perancang dan teknisi jaringan memilih solusi yang tepat untuk kebutuhan spesifik mereka, mengoptimalkan kinerja dan efisiensi biaya. Pemilihan dan penerapan yang tepat dari komponen-komponen ini berkontribusi signifikan terhadap efektivitas dan keandalan sistem komunikasi serat optik secara keseluruhan.
Bagi mereka yang ingin meningkatkan jaringan mereka dengan komponen berkualitas tinggi, menggabungkan produk seperti Kuncir Serat pilihan bisa menjadi keputusan yang berharga.
