Di era digital, tulang punggung dunia kita yang saling terhubung bergantung pada transmisi data yang lancar dan cepat. Mulai dari pusat data perusahaan hingga jaringan telekomunikasi, permintaan akan konektivitas berkecepatan tinggi dan bandwidth tinggi tidak ada habisnya. Inti dari infrastruktur ini terletak pada teknologi serat optik, sebuah keajaiban teknik yang mentransmisikan informasi dalam bentuk gelombang cahaya melalui untaian kaca atau plastik. Komponen penting, meskipun sering diabaikan, dalam membangun dan memelihara jaringan ini adalah fiber pigtail. Memahami cara membuat sambungan kuncir dengan benar bukan hanya keterampilan teknis; ini adalah praktik mendasar untuk memastikan integritas, kinerja, dan umur panjang jaringan. Artikel ini mempelajari teknik profesional yang diperlukan untuk menguasai proses penting ini.
Membuat sambungan pigtail dalam konteks serat optik melibatkan penyambungan secara tepat kabel serat optik pendek yang diakhiri oleh pabrik, yang dikenal sebagai fiber pigtail, ke kabel distribusi primer. Hal ini paling sering dicapai melalui penyambungan fusi, yang menggunakan busur listrik untuk mengelas kedua serat kaca secara permanen, atau melalui penyambungan mekanis, yang menyelaraskan ujung serat dalam konektor yang dibuat secara presisi.
Meskipun konsepnya mungkin tampak mudah, pelaksanaannya memerlukan perhatian cermat terhadap detail, peralatan khusus, dan pemahaman menyeluruh tentang prinsip-prinsip serat optik. Koneksi yang dibuat dengan buruk dapat menyebabkan hilangnya sinyal secara signifikan (kehilangan penyisipan), refleksi sinyal (kehilangan kembali), dan pada akhirnya kegagalan jaringan. Panduan komprehensif ini akan memandu Anda melalui segala hal yang perlu Anda ketahui, mulai dari komponen dasar dan alat yang diperlukan hingga panduan langkah demi langkah untuk fusi dan penyambungan mekanis. Kami juga akan mengeksplorasi kendala umum dan praktik terbaik untuk memastikan sambungan fiber pigtail Anda profesional, andal, dan dibuat tahan lama.
Apa itu Fiber Pigtail dan Mengapa Penting?
Memahami Berbagai Jenis Kuncir Serat
Alat dan Perlengkapan Penting untuk Membuat Sambungan Pigtail
Panduan Langkah demi Langkah: Fusi Menyambungkan Fiber Pigtail
Metode Alternatif: Penyambungan Mekanis pada Kuncir Serat
Kesalahan Umum yang Harus Dihindari Saat Bekerja dengan Fiber Pigtails
Fiber Pigtail vs. Kabel Fiber Patch: Perbandingan yang Jelas
Kesimpulan: Memastikan Keunggulan Jaringan Melalui Koneksi yang Tepat
Kuncir serat adalah kabel serat optik pendek yang memiliki konektor yang diakhiri pabrik di satu ujung dan serat telanjang di ujung lainnya. Tujuan utamanya adalah untuk menyediakan hubungan yang andal dan berkinerja tinggi antara kabel distribusi yang lebih panjang dan peralatan jaringan, seperti panel patch, penutup sambungan, atau transceiver optik.
Kuncir serat adalah landasan pemasangan kabel dan jaringan terstruktur. Ujung serat telanjang dirancang untuk disambungkan ke kabel utama, sedangkan ujung konektor dihubungkan langsung ke port. Desain ini memecahkan tantangan logistik yang penting. Mengakhiri konektor serat optik langsung ke kabel utama yang besar di lapangan sulit dilakukan, memakan waktu, dan rentan terhadap kesalahan. Hal ini membutuhkan ketelitian yang tinggi dan lingkungan yang bersih. Dengan menggunakan fiber pigtail, pemasang memanfaatkan presisi konektor buatan pabrik, yang menjamin kinerja optimal dan kerugian rendah. Proses penyambungan, baik fusi maupun mekanis, merupakan operasi lapangan yang lebih terkontrol dan mudah dikelola.
Pentingnya sambungan kuncir serat berkualitas tidak dapat dilebih-lebihkan. Di setiap sambungan serat optik, titik koneksi adalah area yang paling rentan terhadap degradasi sinyal. Setiap koneksi menimbulkan sejumlah kerugian penyisipan. Sambungan yang dijalankan dengan buruk dapat menimbulkan kerugian yang berlebihan, melemahkan sinyal hingga perangkat jaringan tidak dapat membacanya dengan benar, menyebabkan tingkat kesalahan yang tinggi, kecepatan lambat, atau kegagalan tautan total. Selain itu, sambungan yang buruk dapat menjadi titik kegagalan, rentan terhadap faktor lingkungan seperti perubahan suhu dan getaran yang dapat menyebabkan sambungan menurun seiring berjalannya waktu. Oleh karena itu, menggunakan fiber pigtail berkualitas tinggi dan melaksanakan sambungan yang sempurna adalah hal yang sangat penting untuk membangun jaringan yang kuat dan dapat diandalkan. Hal ini memastikan integritas sinyal terjaga dari sumber hingga tujuan, memberikan kinerja kecepatan tinggi dan latensi rendah yang dibutuhkan aplikasi modern.
Kuncir serat terutama dikategorikan berdasarkan jenis serat (mode tunggal atau multi-mode) dan jenis konektor yang dimilikinya (LC, SC, ST, dll.). Memilih jenis yang tepat sangat penting untuk kompatibilitas dengan infrastruktur jaringan Anda yang ada dan untuk memenuhi persyaratan kinerja tertentu.
Memilih kuncir serat yang tepat adalah langkah penting pertama dalam proses penyambungan. Pemilihan yang salah akan menyebabkan ketidakcocokan dan kinerja jaringan tidak optimal. Dua klasifikasi utama didasarkan pada diameter inti serat dan jarak transmisi yang diinginkan.
Kuncir Serat Mode Tunggal (SMF): Kuncir ini memiliki diameter inti yang sangat kecil (biasanya 9 mikron) dan dirancang untuk transmisi data jarak jauh, termasuk telekomunikasi, TV kabel, dan jaringan seluruh kampus. Mereka menggunakan laser sebagai sumber cahaya, yang memungkinkan cahaya merambat ke serat dalam satu jalur, meminimalkan dispersi dan memungkinkan sinyal menyebar sejauh beberapa kilometer tanpa degradasi yang signifikan. Kuncir serat mode tunggal sangat penting untuk aplikasi apa pun yang memerlukan bandwidth tinggi untuk jarak jauh.
Kuncir Serat Multi-Mode (MMF): Kuncir ini memiliki diameter inti yang lebih besar (biasanya 50 atau 62,5 mikron) dan cocok untuk komunikasi jarak pendek, seperti di dalam pusat data, gedung, atau jaringan area lokal (LAN). Mereka menggunakan LED atau VCSEL sebagai sumber cahaya, yang mentransmisikan cahaya di berbagai jalur. Hal ini lebih hemat biaya untuk jarak tempuh yang lebih pendek tetapi jaraknya terbatas karena dispersi modal, di mana beberapa jalur cahaya tiba di penerima pada waktu yang berbeda, sehingga mengaburkan sinyal.
Di luar tipe serat, konektor adalah karakteristik penentu lainnya. Konektor harus cocok dengan port pada panel patch, sakelar, dan peralatan lainnya. Jenis konektor yang paling umum untuk kuncir serat meliputi:
| Tipe Konektor | Penggunaan Umum | Fitur Utama |
|---|---|---|

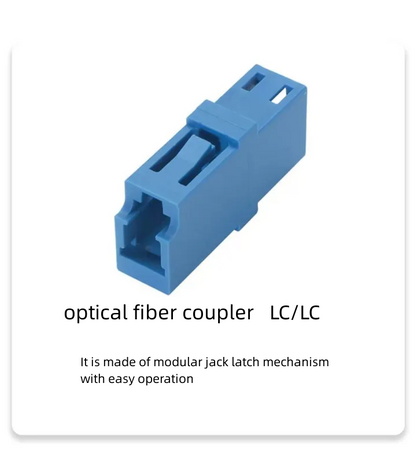

| LC (Konektor Lucent) | Pusat Data, Aplikasi Kepadatan Tinggi | Faktor bentuknya kecil, menggunakan ferrule 1,25 mm, sering digunakan berpasangan dupleks. |

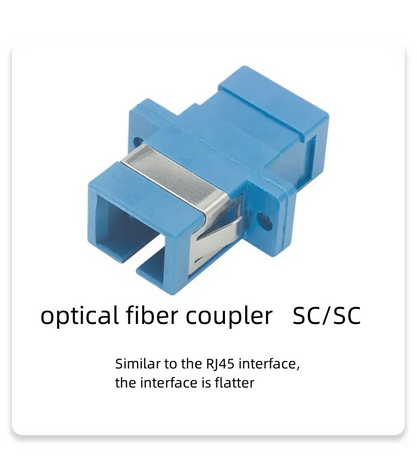

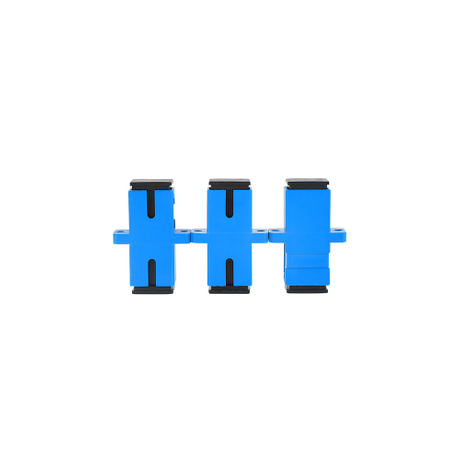

| SC (Konektor Pelanggan) | Jaringan Perusahaan, FTTH (Fiber ke Rumah) | Mekanisme dorong-tarik, menggunakan ferrule 2,5 mm, sederhana dan kokoh. |
| ST (Ujung Lurus) | Sistem Jaringan Warisan | Kopling model Bayonet, menggunakan ferrule 2,5 mm, sangat aman namun besar. |
| FC (Konektor Ferrule) | Telekomunikasi, Lingkungan Getaran Tinggi | Mekanisme sekrup, menggunakan ferrule 2,5 mm, menawarkan koneksi yang sangat stabil. |
Saat memilih kuncir serat, Anda harus mencocokkan jenis serat (SMF atau MMF) dan jenis konektor dengan kebutuhan jaringan Anda. Misalnya, Anda akan menggunakan kuncir serat mode tunggal LC untuk menyambungkan kabel utama jarak jauh ke panel patch kepadatan tinggi di jaringan tingkat operator. Penggunaan kuncir multi-mode dalam skenario ini akan gagal karena keterbatasan jarak, sedangkan penggunaan konektor ST mungkin tidak cocok secara fisik dengan port LC kepadatan tinggi. Kuncir serat yang tepat memastikan integrasi yang mulus dan kinerja optimal.
Untuk membuat sambungan pigtail tingkat profesional, Anda memerlukan seperangkat alat khusus termasuk golok serat optik, alat penyambung fusi atau sambungan mekanis, pengupas serat, perlengkapan pembersih, serta pengukur daya dan sumber cahaya untuk pengujian.
Bekerja dengan serat optik adalah proses rumit yang tidak dapat dilakukan dengan peralatan listrik standar. Serat kaca berukuran kecil (rambut manusia seringkali lebih tebal) dan sangat rapuh. Untuk mencapai sambungan dengan kerugian rendah memerlukan alat presisi yang dapat mempersiapkan, menyelaraskan, dan menyatukan serat dengan akurasi mikroskopis. Mencoba membuat sambungan tanpa peralatan yang tepat hampir pasti akan mengakibatkan kegagalan dan dapat merusak serat.
Berikut adalah daftar peralatan penting yang diperlukan untuk membuat sambungan pigtail fiber:
Fiber Fusion Splicer: Ini adalah inti dari proses penyambungan fusi. Ini adalah perangkat canggih yang menahan dua ujung serat pada tempatnya, menyelaraskannya dengan presisi ekstrim menggunakan motor atau kamera, dan kemudian menggunakan busur listrik untuk melebur dan menyatukannya menjadi satu serat tunggal yang berkesinambungan. Alat penyambung fusi yang baik merupakan investasi yang signifikan tetapi sangat diperlukan bagi pemasang profesional.
Fiber Optic Cleaver: Sebelum serat dapat disambung, ujungnya harus dipotong rata sempurna dan tegak lurus terhadap sumbu serat. Sebuah golok melakukan hal ini. Ia mencetak serat dan kemudian menggunakan “jepret” yang terkontrol untuk memecahnya dengan rapi. Kualitas potongan adalah salah satu faktor terpenting yang menentukan hilangnya sambungan akhir. Parang dengan presisi tinggi tidak dapat dinegosiasikan untuk penyambungan dengan kerugian rendah.
Fiber Optic Stripper: Ini adalah alat khusus yang dirancang untuk menghilangkan lapisan pelindung (jaket, lapisan penyangga, dan lapisan akrilat) dari serat tanpa merusak atau merusak inti kaca yang halus. Mereka memiliki bilah berbentuk V yang presisi dan dikalibrasi untuk memotong hanya pada kedalaman tertentu. Menggunakan pengupas kawat standar akan menghancurkan serat.
Isopropil Alkohol (99% atau lebih baik) dan Perlengkapan Pembersih: Kebersihan adalah hal terpenting dalam serat optik. Bahkan setitik debu mikroskopis pun dapat menyebabkan hilangnya sinyal secara signifikan. Anda memerlukan isopropil alkohol dengan kemurnian tinggi dan tisu bebas serat (seperti Kimwipes) untuk membersihkan ujung serat sebelum dan sesudah pembelahan.
Visual Fault Locator (VFL): Ini adalah perangkat genggam yang memancarkan sinar laser merah terang ke dalam serat. Hal ini sangat berharga untuk menelusuri serat, mengidentifikasi patah atau bengkok, dan memverifikasi kontinuitas sebelum dan sesudah penyambungan.
Pengukur Daya Optik dan Sumber Cahaya: Sepasang alat ini digunakan untuk menguji koneksi yang telah selesai. Sumber cahaya menyuntikkan tingkat daya cahaya yang diketahui ke salah satu ujung serat, dan pengukur daya mengukur daya di ujung lainnya. Perbedaan antara kedua pembacaan tersebut adalah insertion loss, yang memberi tahu Anda apakah sambungan memenuhi spesifikasi kinerja.
Tabung Penyusut Panas dan Selongsong Pelindung: Setelah penyambungan fusi, sambungan serat telanjang menjadi sangat rapuh. Itu harus dilindungi menggunakan selongsong panas menyusut, yang mencakup anggota kekuatan logam. Selongsong ini ditempatkan di atas sambungan sebelum penyambungan dan kemudian disusutkan menggunakan oven panas yang terpasang pada alat penyambung fusi untuk memberikan perlindungan mekanis.
Untuk penyambungan mekanis, fusion splicer diganti dengan alat penyambungan mekanis dan pelindung sambungan mekanis. Prinsip pembersihan dan penyiapan serat tetap sama, namun cara penyelarasan dan penyambungannya berbeda. Memiliki perangkat lengkap ini memastikan bahwa setiap langkah proses, mulai dari persiapan hingga pengujian akhir, dapat dilakukan dengan standar profesional tertinggi.
Penyambungan fusi kuncir serat melibatkan persiapan ujung serat dengan cermat, membelahnya dengan sempurna, menyelaraskannya dalam alat penyambung fusi, menggabungkannya dengan busur listrik, dan kemudian melindungi sambungan yang dihasilkan dengan selongsong penyusut panas. Metode ini memberikan kerugian penyisipan terendah dan keandalan tertinggi.
Penyambungan fusi adalah metode standar industri untuk membuat sambungan serat optik permanen dengan kerugian rendah. Ini adalah teknik yang disukai untuk menghubungkan kuncir serat ke kabel utama di sebagian besar pengaturan profesional. Prosesnya, meskipun membutuhkan ketelitian, mengikuti serangkaian langkah yang logis. Penguasaan proses ini adalah keterampilan utama bagi setiap teknisi serat optik.
Sebelum memulai, persiapkan ruang kerja Anda. Lingkungan yang bersih, cukup penerangan, dan stabil sangat penting. Selalu kenakan kacamata pengaman untuk melindungi mata Anda dari serpihan serat yang menyimpang, yang berukuran kecil, tajam, dan mudah masuk ke kulit atau mata Anda. Kumpulkan semua peralatan Anda: fusion splicer, golok, penari telanjang, alkohol pembersih, tisu bebas serat, dan selongsong penyerap panas. Pastikan alat penyambung fusi bersih, elektroda dalam kondisi baik, dan perangkat dihidupkan serta telah menyelesaikan pemeriksaan mandiri.
Ambil ujung kabel distribusi utama dan ujung kuncir serat yang tersambung. Anda akan mengerjakan ujung kuncir yang seratnya telanjang. Dengan menggunakan pengupas serat optik, kupas serat secara hati-hati secara bertahap. Pertama, lepas jaket luar (biasanya 2-3 mm). Kemudian, lepaskan lapisan penyangga 900 mikron untuk memperlihatkan lapisan 250 mikron. Terakhir, gunakan lubang terkecil pada stripper untuk menghilangkan lapisan akrilat 250 mikron dengan hati-hati, sehingga lapisan kaca 125 mikron yang asli terlihat. Ulangi proses ini untuk fiber dari kabel utama. Penting untuk menerapkan tekanan dan sudut yang tepat agar serat kaca tidak tergores.
Setelah lapisan 125 mikron terbuka, lapisan tersebut harus benar-benar bersih. Oleskan sedikit isopropil alkohol 99% ke tisu bebas serat. Jepit serat secara perlahan dengan lap dan tarik keluar. Ini menghilangkan sisa lapisan atau debu. Periksa serat di bawah mikroskop inspeksi serat optik jika tersedia. Serat yang bersih akan terlihat sangat jernih. Ulangi proses pembersihan ini untuk kedua serat.
Ini adalah langkah paling penting untuk mencapai kerugian yang rendah. Tempatkan serat yang sudah dibersihkan ke dalam dudukan kujang. Tutup penutupnya dan tekan tombol golok. Perangkat akan mencetak serat dan mematahkannya, sehingga menghasilkan permukaan akhir yang hampir rata sempurna. Belah yang baik mempunyai sudut kurang dari 0,5 derajat. Keluarkan serat yang dibelah dengan hati-hati dan tempatkan langsung ke dalam penahan serat alat penyambung fusi tanpa menyentuh permukaan ujungnya. Ulangi proses pembelahan untuk serat kedua. Parang modern sangat andal, namun sebaiknya periksa kualitas potongan pada layar penyambung sebelum melanjutkan.
Sebelum menutup penutup splicer, geser selongsong pelindung panas menyusut ke salah satu serat. Tempatkan penahan serat ke dalam alat penyambung serat. Tutup penutupnya dan mulai program penyambungan otomatis. Alat penyambung akan:
Lihat dan Sejajarkan: Ini akan menggunakan kamera atau motor untuk melihat kedua ujung serat dan menyelaraskannya pada sumbu X, Y, dan Z dengan presisi sub-mikron.
Pra-sekring: Alat ini dapat melakukan busur 'pra-sekring' yang kecil dan cepat untuk membakar kontaminan mikroskopis yang tersisa.
Sekering: Ini kemudian akan menghasilkan busur listrik yang lebih kuat dan memiliki waktu yang tepat yang melelehkan kedua ujung serat kaca, menggabungkan keduanya menjadi satu bagian serat.
Perkiraan Kerugian: Splicer kemudian akan memeriksa sambungan yang menyatu dan memberikan perkiraan kerugian sambungan dalam desibel (dB). Sambungan fusi yang baik biasanya memiliki perkiraan kerugian kurang dari 0,05 dB.
Setelah penyambungan selesai, penyambung akan memindahkan penahan serat ke tengah. Keluarkan serat yang disambung dari mesin dengan hati-hati. Geser selongsong penyusut panas yang Anda tempatkan sebelumnya di atas sambungan serat telanjang. Tempatkan selongsong ke dalam oven panas bawaan alat penyambung fusi. Tekan tombol pemanas. Oven akan memanaskan selongsong, menyebabkannya menyusut dan menempel erat di sekitar sambungan, sehingga memberikan kekuatan mekanis dan perlindungan jangka panjang. Biarkan dingin selama beberapa detik sebelum ditangani.
Langkah terakhir adalah memverifikasi kualitas pekerjaan Anda. Dengan menggunakan Pengukur Daya Optik dan Sumber Cahaya, ukur kehilangan penyisipan tautan yang telah selesai. Ini akan memastikan bahwa sambungan fiber pigtail Anda memenuhi spesifikasi kinerja yang diperlukan. Jika kerugian masih dalam batas yang dapat diterima, sambungan siap untuk diatur dalam penutup sambungan atau panel tempel. Jika kerugiannya terlalu besar, penyambungan perlu dilakukan ulang.
Penyambungan mekanis menggabungkan kuncir serat ke serat lain dengan menyelaraskan kedua ujung serat di dalam sambungan transparan yang dibuat secara presisi menggunakan gel pencocokan indeks. Ini lebih sederhana dan memerlukan peralatan yang lebih murah dibandingkan penyambungan fusi tetapi biasanya menghasilkan kerugian penyisipan yang lebih tinggi.
Penyambungan mekanis adalah alternatif yang layak ketika alat penyambung fusi tidak tersedia, biaya menjadi perhatian utama, atau diperlukan perbaikan sementara yang cepat. Alih-alih melebur serat menjadi satu, metode ini menggunakan alat mekanis kecil, sambungan mekanis, untuk menahan ujung serat pada keselarasan yang tepat. Gel pencocokan indeks di dalam sambungan menjembatani celah udara kecil di antara serat, mengurangi pantulan Fresnel dan memungkinkan cahaya berpindah dari satu serat ke serat lainnya dengan kehilangan minimal.
Proses persiapan penyambungan mekanis sama dengan penyambungan fusi hingga tahap pembelahan. Anda tetap perlu mengupas, membersihkan, dan membelah kuncir serat dan serat kabel utama dengan hati-hati. Kualitas belahan sama pentingnya untuk mendapatkan sambungan mekanis yang baik. Setelah Anda memiliki dua serat yang dibelah sempurna, prosesnya berbeda.
Siapkan Sambungan Mekanis: Sebagian besar sambungan mekanis telah dilengkapi dengan gel pencocokan indeks. Anda mungkin perlu membuka kait atau penahan sambungan untuk mengakses alur V tempat serat akan ditempatkan.
Memasukkan Serat: Ambil dengan hati-hati serat pertama yang dibelah dan masukkan ke salah satu ujung sambungan mekanis sampai Anda merasakannya berhenti perlahan di tengah. Ulangi ini untuk serat kedua, masukkan dari ujung yang berlawanan. Tujuannya adalah agar kedua ujung serat bertemu di tengah-tengah sambungan.
Mengamankan Serat: Tutup kait atau kencangkan sekrup set pada sambungan mekanis untuk mengunci serat pada tempatnya. Desain alur V internal pada sambungan memastikan bahwa inti serat disejajarkan secara otomatis.
Lindungi dan Uji: Setelah serat diamankan, sambungan itu sendiri memberikan perlindungan. Namun, sering kali ditempatkan di dalam wadah atau wadah sambungan pelindung yang lebih besar. Seperti halnya penyambungan fusi, langkah terakhir dan terpenting adalah menguji sambungan menggunakan meteran listrik dan sumber cahaya untuk mengukur kerugian penyisipan. Sambungan mekanis tipikal akan mengalami kerugian sebesar 0,1 hingga 0,3 dB, yang lebih tinggi dibandingkan sambungan fusi namun masih dapat diterima untuk banyak aplikasi.
Meskipun penyambungan mekanis menawarkan keuntungan dalam hal portabilitas dan biaya peralatan di muka yang lebih rendah, penyambungan ini umumnya dianggap kurang dapat diandalkan dan memiliki kerugian yang lebih tinggi dibandingkan penyambungan fusi. Gel dapat mengering seiring berjalannya waktu, dan penahan mekanisnya mungkin kurang kuat terhadap getaran dan perubahan suhu dibandingkan dengan sambungan yang menyatu. Untuk sambungan tulang punggung permanen dan berkinerja tinggi, penyambungan fusi tetap menjadi metode unggul untuk memasang kuncir serat.
Kesalahan paling umum saat membuat sambungan pigtail mencakup persiapan serat yang buruk (serat kotor atau sobek), potongan yang buruk, penggunaan jenis atau konektor serat yang tidak cocok, dan kelalaian dalam melindungi dan menguji sambungan akhir dengan benar.
Bahkan teknisi berpengalaman pun bisa melakukan kesalahan. Dalam dunia serat optik, di mana toleransi diukur dalam mikron, kesalahan kecil dapat berdampak signifikan terhadap kinerja. Menyadari kendala umum ini adalah langkah pertama untuk menghindarinya dan memastikan instalasi berkualitas tinggi setiap saat.
Pembersihan yang Tidak Memadai: Ini bisa dibilang merupakan penyebab paling umum dari sambungan yang buruk. Sepotong kecil debu, noda jari, atau residu dari lapisan penyangga dapat mencegah serat menyatu dengan benar atau sejajar dengan sambungan mekanis. Aturan praktisnya: Selalu bersihkan serat dua kali—sekali setelah pengupasan dan sekali lagi sebelum dimasukkan ke dalam golok. Gunakan tisu segar bebas serat dan alkohol dengan kemurnian tinggi. Jangan pernah menyentuh serat telanjang dengan tangan kosong.
Merusak Serat Selama Pengupasan: Menggunakan alat yang salah atau terlalu banyak tenaga saat mengupas serat dapat menyebabkan retakan atau goresan mikroskopis pada lapisan kaca. Ketidaksempurnaan ini tidak terlihat dengan mata telanjang namun akan menyebabkan serat putus selama pembelahan atau menyebabkan sambungan lemah yang nantinya akan rusak. Selalu gunakan pengupas serat optik yang dibuat khusus dan gantilah jika sudah kusam.
Belahan Berkualitas Buruk: Belahan menentukan kondisi keseluruhan sambungan. Belahan dengan sudut, bibir, atau retasan yang buruk akan mengakibatkan kerugian yang besar atau sambungan yang gagal. Pastikan golok Anda dirawat dengan baik, bersih, dan Anda mengikuti prosedur pabrik dengan tepat. Jika alat penyambung fusi berulang kali menolak sambungan atau menunjukkan kehilangan yang tinggi, hal pertama yang harus diperiksa adalah teknik pembelahan Anda.
Komponen yang Tidak Cocok: Menghubungkan kuncir serat mode tunggal ke kabel multi-mode (atau sebaliknya) akan menghasilkan kerugian yang sangat tinggi dan tautan yang tidak berfungsi. Demikian pula, mencoba menghubungkan konektor LC ke port SC secara fisik tidak mungkin dilakukan. Selalu periksa kembali apakah jenis serat (SMF/MMF) dan jenis konektor kuncir serat Anda sama persis dengan infrastruktur jaringan lainnya.
Perlindungan Sambungan yang Tidak Tepat: Sambungan serat yang menyatu sangat rapuh. Gagal memasang dan mengecilkan selongsong pelindung dengan benar adalah kesalahan kritis. Sambungan yang tidak terlindungi akan mudah putus selama penanganan atau saat ditempatkan di baki sambungan, sehingga menyebabkan pemadaman jaringan secara langsung. Selalu pastikan selongsong diposisikan dengan benar dan dipanaskan sepenuhnya.
Melewatkan Tes Akhir: Mengasumsikan sebuah sambungan bagus tanpa mengujinya, itu adalah resep bencana. Perkiraan kerugian splicer merupakan panduan, bukan jaminan. Tes akhir dengan meteran listrik dan sumber cahaya adalah satu-satunya cara untuk memastikan bahwa sambungan tersebut memenuhi spesifikasi proyek dan akan berfungsi seperti yang diharapkan di dunia nyata. Langkah ini memberikan akuntabilitas dan menjamin keandalan jaringan dalam jangka panjang.
Dengan memperhatikan detail, menjaga lingkungan kerja yang bersih, dan mengikuti prosedur yang ditetapkan, Anda dapat dengan mudah menghindari kesalahan umum ini dan memastikan bahwa setiap sambungan fiber pigtail yang Anda buat profesional, andal, dan bekerja dengan standar tertinggi.
Perbedaan utamanya adalah pigtail fiber memiliki satu ujung yang terkoneksi dan satu ujung fiber telanjang untuk penyambungan, sedangkan kabel patch fiber (atau jumper) memiliki konektor di kedua ujungnya dan digunakan untuk menghubungkan dua port yang sudah diakhiri, seperti panel patch ke sakelar.
Kebingungan antara fiber pigtail dan kabel fiber patch sering terjadi, terutama bagi mereka yang baru mengenal serat optik. Meskipun keduanya merupakan komponen penting, keduanya memiliki tujuan yang berbeda dalam hierarki pengkabelan jaringan. Memahami peran mereka adalah kunci untuk merancang dan mengelola sistem pengkabelan terstruktur secara efektif.
Kuncir serat adalah jembatan antara kabel permanen dan peralatan aktif. Fungsi utamanya adalah untuk disambung. Ujung serat telanjang disambung secara permanen ke tulang punggung atau kabel horizontal dalam penutup sambungan atau pada panel tempel. Ujung konektor kemudian memberikan titik koneksi yang rapi dan sempurna dari pabrik. Anda biasanya menemukan kumpulan kuncir yang disambung ke kabel bagasi dan kemudian disusun di bagian belakang panel patch.
Kabel fiber patch, juga dikenal sebagai fiber jumper atau fiber cord, adalah kabel jadi yang fleksibel. Ini adalah “mil terakhir” dari sambungan kabel, yang digunakan untuk membuat sambungan silang. Misalnya, Anda akan menggunakan kabel patch untuk menghubungkan port di bagian depan panel patch (yang disalurkan melalui kuncir di bagian belakang) ke port pada switch jaringan atau server. Karena memiliki konektor di kedua ujungnya, ia dirancang untuk dipasang dan dicabut sesuai kebutuhan, membuat perpindahan, penambahan, dan perubahan jaringan (MAC) mudah dikelola.
Berikut adalah tabel yang merangkum perbedaan utama:
| Fitur Kabel | Fiber Pigtail | Fiber Patch (Jumper) |
|---|---|---|
| Berakhir | Satu konektor, satu serat telanjang | Dua konektor |
| Penggunaan Utama | Penyambungan ke kabel permanen | Menghubungkan dua port (misalnya, panel patch untuk beralih) |
| Aplikasi | Penutupan sambungan bagian dalam, di bagian belakang panel tempel | Di depan panel patch, di area kerja, pusat data |
| Panjang | Biasanya pendek (misalnya 1-2 meter) | Tersedia dalam berbagai panjang standar (misalnya, 1m, 3m, 10m) |
| Fleksibilitas | Kurang fleksibel, seringkali memiliki buffer 900µm | Lebih fleksibel, sering kali dilengkapi jaket 2mm atau 3mm untuk perlindungan |
Dalam instalasi jaringan pada umumnya, kedua komponen bekerja sama. Kabel serat optik utama memasuki gedung dan diakhiri dalam selungkup sambungan. Di sini, kuncir serat disambung secara fusi ke setiap helai kabel utama. Ujung kuncir lainnya, beserta konektornya, dicolokkan ke bagian belakang panel tempel. Kemudian, kabel fiber patch digunakan untuk menghubungkan dari depan panel patch tersebut ke peralatan jaringan aktif. Pendekatan modular ini menyediakan infrastruktur perkabelan yang bersih, terorganisir, dan mudah dikelola.
Menguasai proses pembuatan sambungan fiber pigtail merupakan keterampilan yang sangat diperlukan bagi setiap profesional yang terlibat dalam pemasangan dan pemeliharaan jaringan serat optik modern. Ini adalah proses yang memadukan ketepatan ilmiah dengan keahlian langsung. Mulai dari memilih jenis fiber pigtail yang tepat—baik mode tunggal atau multi-mode, LC atau SC—hingga langkah-langkah teliti dalam pengupasan, pembersihan, dan pembelahan, setiap detail berkontribusi pada hasil akhir. Pilihan antara penyambungan fusi dan penyambungan mekanis menghadirkan trade-off antara kinerja, biaya, dan persyaratan peralatan, dengan penyambungan fusi tetap menjadi standar emas untuk menciptakan sambungan yang paling andal dan memiliki kerugian rendah.
Perjalanan pulsa cahaya melalui jaringan hanya sekuat link terlemahnya. Koneksi pigtail yang dijalankan dengan buruk justru merupakan koneksi lemah yang dapat membahayakan kecepatan, keandalan, dan integritas seluruh sistem. Dengan berinvestasi pada alat yang tepat, mengikuti praktik terbaik, dan menjaga komitmen terhadap kebersihan dan presisi, teknisi dapat memastikan bahwa setiap sambungan yang mereka buat tidak hanya berfungsi, namun juga optimal. Verifikasi akhir dengan meteran listrik dan sumber cahaya menutup loop, memberikan keyakinan berdasarkan data bahwa jaringan akan bekerja sesuai desain.
Pada akhirnya, memahami cara membuat sambungan kuncir dengan benar lebih dari sekadar menyambung dua potong kaca. Hal ini tentang membangun landasan bagi jaringan berkecepatan tinggi dan berkapasitas tinggi yang menggerakkan dunia kita. Ini merupakan bukti keterampilan teknisi dan kontribusi penting terhadap kelancaran arus informasi yang menentukan era modern kita. Dengan mengikuti pedoman dan prinsip yang diuraikan dalam artikel ini, Anda diperlengkapi dengan baik untuk menciptakan koneksi yang menjamin keunggulan jaringan dan bertahan dalam ujian waktu.
