Pengantar jumper serat optik
Jumper serat optik (juga dikenal sebagai konektor serat optik) berarti kedua ujung kabel optik dipasang dengan colokan konektor untuk mencapai koneksi aktif optik;Salah satu ujungnya dengan sumbat disebut kuncir serat.
Jumper serat optik digunakan untuk menghubungkan perangkat ke tautan kabel serat optik.Dengan lapisan pelindung yang tebal, umumnya digunakan pada sambungan antara mesin ujung optik dan kotak terminal.
Pigtail disebut juga kawat pigtail, hanya salah satu ujungnya yang memiliki konektor, dan ujung lainnya merupakan ujung inti kabel serat optik yang putus, dihubungkan dengan inti kabel serat optik lainnya dengan cara dilas, sering muncul di kotak terminal serat optik, digunakan untuk sambungkan kabel serat optik dan transceiver serat optik (antara coupler, jumper, dll).
Konektor serat optik adalah perangkat penghubung yang dapat dilepas (aktif) antara serat optik dan serat optik, yang merupakan penyambungan presisi kedua ujung serat optik, sehingga keluaran energi cahaya dari serat optik pemancar dapat digabungkan. ke serat optik penerima secara maksimal, dan meminimalkan dampak pada sistem karena keterlibatannya dalam tautan optik, yang merupakan persyaratan dasar konektor serat optik.Sampai batas tertentu, konektor serat optik juga mempengaruhi keandalan dan kinerja sistem transmisi optik.
Kabel/Kabel Patch Serat Optik mirip dengan kabel koaksial, hanya saja tidak ada pelindung jaring.Di tengahnya terdapat inti kaca yang dilalui cahaya.
Dalam serat multimode, diameter inti adalah 50μm hingga 65μm, kira-kira sama dengan ketebalan rambut manusia.Diameter inti serat mode tunggal adalah 8μm~10μm.Inti dikelilingi oleh selubung kaca dengan indeks bias lebih rendah dari inti untuk menjaga serat tetap berada di dalam inti.Bagian luarnya terdapat jaket plastik tipis untuk melindungi amplop.
1. Klasifikasi jumper serat optik
Fiber jumper menurut media transmisi yang berbeda dapat dibagi menjadi serat single-mode berbasis silikon umum, jumper multi-mode, ada jumper serat lain seperti plastik sebagai media transmisi;

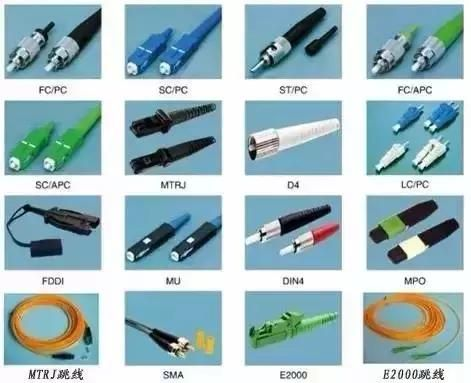

Menurut struktur konektornya, dapat dibagi menjadi: jumper FC, jumper SC, jumper ST, jumper LC, jumper MTRJ, jumper MPO, jumper MU, jumper SMA, jumper FDDI, jumper E2000, jumper DIN4, jumper D4 dan segera.Jumper serat optik umum juga dapat dibagi menjadi FC-FC, FC-SC, FC-LC, FC-ST, SC-SC, dan SC-ST.

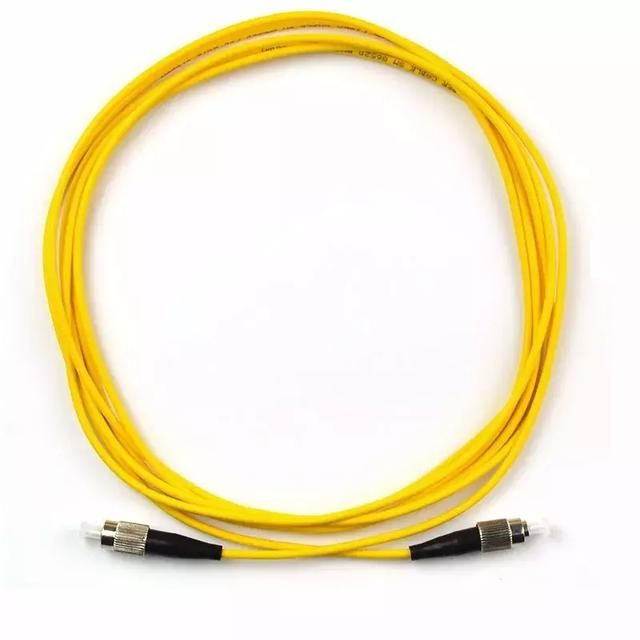

Serat mode tunggal: Jumper serat umum ditampilkan dalam warna kuning, dan konektor serta selongsong pelindung berwarna biru;Jarak transmisinya jauh.
Serat Multi-mode: Jumper serat umum dinyatakan dalam warna oranye, dan beberapa dinyatakan dalam warna abu-abu, dan konektor serta penutup pelindung berwarna krem atau hitam;Jarak transmisinya pendek.
2. Tindakan pencegahan dalam menggunakan jumper serat optik
Panjang gelombang transceiver modul optik di kedua ujung jumper serat optik harus sama, yaitu modul optik di kedua ujung serat optik harus memiliki panjang gelombang yang sama, dan cara sederhana untuk membedakannya adalah dengan memiliki warna yang sama dari modul optik.
Serat optik tidak boleh terlalu ditekuk dan dilingkarkan saat digunakan, yang akan meningkatkan redaman cahaya selama transmisi.
Setelah jumper serat optik digunakan, konektor serat optik harus dilindungi dengan penutup pelindung.Debu dan minyak akan merusak kopling serat optik.Jika konektor serat optik kotor, Anda dapat menggunakan kapas yang dicelupkan ke dalam alkohol untuk membersihkannya, jika tidak maka akan mempengaruhi kualitas komunikasi.
1. Sebelum digunakan, sisipan keramik jumper serat dan permukaan ujung sisipan harus dibersihkan dengan alkohol dan kapas penyerap.
2, radius lentur minimum serat optik kurang dari 30mm.
3. Lindungi inti dan permukaan ujung inti untuk mencegah kerusakan dan polusi, dan kenakan tutup anti debu tepat setelah pembongkaran.
4. Jangan melihat langsung ke permukaan ujung serat optik saat sinyal laser ditransmisikan.
5. Jika terjadi kerusakan akibat buatan manusia dan faktor lain yang tidak dapat ditolak, jumper serat optik yang rusak harus diganti tepat waktu.
6, jaringan atau sistem serat optik tidak normal, Anda dapat menggunakan metode penghapusan kesalahan untuk menguji satu per satu.Saat Anda menguji atau memecahkan masalah kesalahan jumper, Anda dapat melakukan tes on-off terlebih dahulu.Biasanya, Anda dapat menggunakan penunjuk laser yang terlihat untuk menerangi seluruh sambungan serat.Atau lebih lanjut gunakan instrumen kehilangan pengembalian penyisipan serat optik presisi untuk menguji indikatornya, indikator dalam rentang yang memenuhi syarat, indikasi jumper normal, jika tidak maka tidak memenuhi syarat.
3. Fitur jumper serat optik
1. Kerugian penyisipan rendah
2. Pengulangan yang baik
3. Kerugian pengembalian yang tinggi
4. Kinerja interkonektor yang baik
5. Stabilitas suhu yang baik
6. Kinerja tarik yang kuat
4. Penerapan jumper serat optik

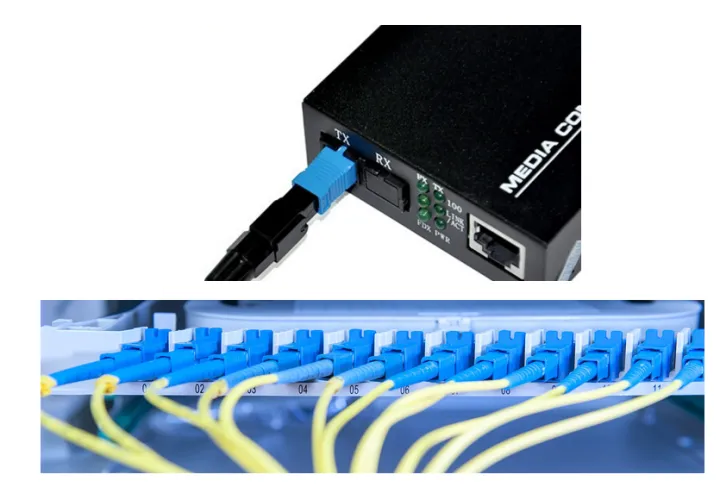

Produk fiber jumper banyak digunakan di: ruang komunikasi, fiber optik ke rumah, jaringan area lokal, sensor fiber optik, sistem komunikasi fiber optik, peralatan transmisi koneksi fiber optik, kesiapan tempur pertahanan negara dan lain sebagainya.Sangat cocok untuk jaringan televisi kabel, jaringan telekomunikasi, jaringan serat optik komputer dan alat uji optik.
5. Pilih jumper serat optik
Jenis fiber jumper adalah ST-ST, SC-SC, dan ST-SC.
Menurut jenis serat, serat utama dibedakan menjadi serat mode tunggal dan serat multi mode.
Panjang jumper bisa 0,5m, 1m, 2m, 3m, 5m, 10m, dll.
Menurut bahan pelapis luar kabel dapat dibagi menjadi tipe biasa, tipe tahan api biasa, tipe bebas asap halogen rendah (LZSH), tipe tahan api bebas halogen asap rendah.
Menurut tingkat kebakaran bangunan dan persyaratan ketahanan api material, sistem perkabelan terintegrasi harus mengambil tindakan yang sesuai.
Kabel tahan api dan kabel optik harus digunakan untuk memasang kabel atau kabel optik di area yang mudah terbakar dan poros bangunan;
Di tempat umum yang besar, kabel atau kabel optik yang tahan api, rendah asap, dan toksisitas rendah harus digunakan;
Peralatan pengkabelan tahan api harus digunakan di antara peralatan yang berdekatan atau di antara sambungan.
6. Bagaimana cara memeriksa apakah jumper serat optik memenuhi syarat
Dengan instrumen insertion loss, pertama-tama gunakan pena cahaya untuk mengukur apakah jumper menembus cahaya, dan menentukan bahwa serat tidak putus.Indikator umum pengujian tingkat operator adalah: kerugian penyisipan kurang dari 0,3dB, dan kerugian pengembalian lebih besar dari 45dB.
Uji kinerja jumper serat optik dibagi menjadi:
1. Deteksi kinerja optik
Termasuk pengujian return loss/insertion loss, instrumen pengujian dapat menggunakan penguji terintegrasi FibKey 7602 return loss/insertion loss.
2. Akhiri tes geometri
Parameter pengujian meliputi radius kelengkungan, offset titik, tinggi serat, dll. Instrumen pengujiannya adalah interferometer, dan banyak orang menggunakan NorlandAC/NC3000 atau CC6000 untuk pengujian.Secara khusus, interferometer CC6000 digunakan oleh semakin banyak pabrik karena kinerja biayanya yang unggul.
3. Periksa goresan ujung serat optik
Menggunakan kaca pembesar fiber video untuk observasi, seperti banyak pabrik yang menggunakan FibView FV-400PA untuk inspeksi.Instrumen ini memberikan gambar paling jelas dan sangat mudah dioperasikan.Ada juga pelanggan yang menggunakan kaca pembesar variabel FibKey-5600 untuk pengujian, instrumen yang disetel 400 kali, 200 kali, 80 kali kaca pembesar dalam satu, dapat dengan jelas dan nyaman mengamati permukaan ujung serat optik dan permukaan ujung inti.Tentu saja, Anda juga dapat menggunakan perangkat lunak yang relevan untuk pemeriksaan otomatis.
4. Uji tegangan serat optik
Uji tegangan yang dapat ditahan oleh konektor serat optik.
5. Eksperimen suhu sekitar
Anda perlu menguji spesifikasi kinerja konektor serat optik pada suhu lingkungan yang berbeda.
7. Aplikasi umum antarmuka jumper serat optik

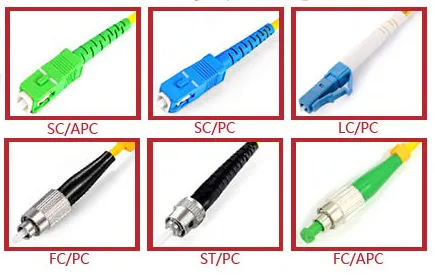

Antarmuka jumper serat umum: FC, SC, ST, PC, APC, dan LC.Fiber jumper pada konektor FC banyak digunakan untuk frame distribusi, sedangkan fiber jumper pada konektor SC banyak digunakan untuk switch router.Selain itu, ada MTRJ, MPO, MU, SMA, FDDI, E2000, D4 dan bentuk tipe antarmuka fiber lainnya.
Port jumper serat optik
Konektor jumper serat optik merupakan masalah yang harus dipertimbangkan pengguna saat membeli jumper serat optik.Memahami arti berbagai konektor jumper serat optik dapat membantu pengguna menemukan produk yang diinginkan lebih cepat.
Jumper serat optik Fibre Channel
Metode penguatan eksternal adalah selongsong logam, metode pengikatannya adalah turnbuckle.Konektor FC umumnya digunakan dalam jaringan telekomunikasi, dan mur disekrup ke adaptor, yang memiliki keunggulan dapat diandalkan dan tahan debu, dan kelemahannya adalah waktu pemasangan sedikit lebih lama.Umumnya digunakan pada sisi ODF (paling banyak digunakan pada kerangka distribusi, tetapi juga digunakan pada mesin ujung optik)
Pelompat serat optik SC
Konektor yang terhubung ke modul optik GBIC memiliki cangkang persegi panjang, dan metode pengikatannya adalah tipe kait plug and pull pin, tanpa rotasi.Konektor SC langsung dimasukkan dan dilepas, sangat nyaman digunakan, kekurangannya mudah rontok (paling banyak digunakan pada switch router)
Jumper serat optik tipe ST

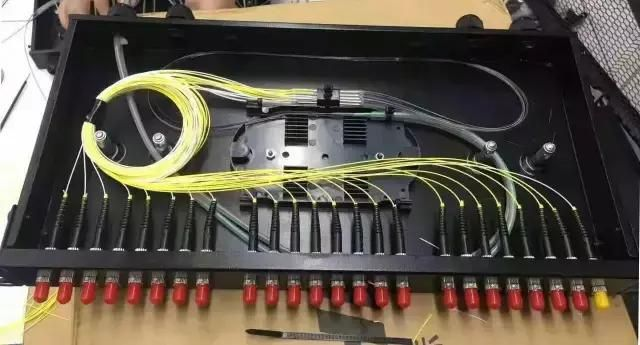

Ada bayonet yang dipasang setengah putaran setelah kepala ST dimasukkan, dan kerugiannya adalah mudah patah;Biasanya digunakan untuk bingkai distribusi serat optik.Cangkangnya bulat dan diikat dengan turnbuckle.Untuk koneksi 10Base-F, konektornya biasanya bertipe ST.
Pelompat serat optik LC
Konektor ke modul SFP, yang dibuat dengan mekanisme kait modular jack (RJ) yang mudah digunakan.(Port LC default modul optik SFP)
Pelompat serat MT-RJ
Konektor serat optik persegi dengan transceiver terintegrasi, satu transceiver serat ganda terintegrasi.Jumper serat MTRJ terdiri dari dua konektor cetakan plastik presisi tinggi dan kabel optik.Bagian luar konektor adalah bagian plastik presisi, termasuk mekanisme penjepit steker dorong-tarik.Cocok untuk aplikasi dalam ruangan dalam sistem telekomunikasi dan jaringan data.

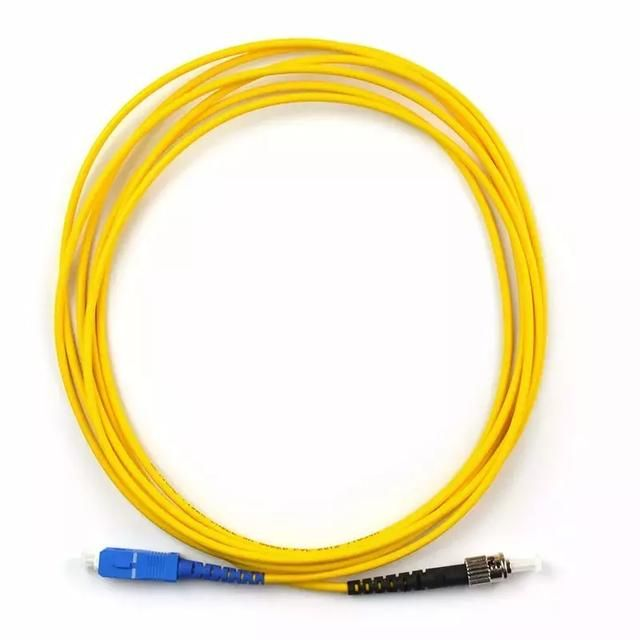

Mode tunggal SC-ST
Mode tunggal FC-SC

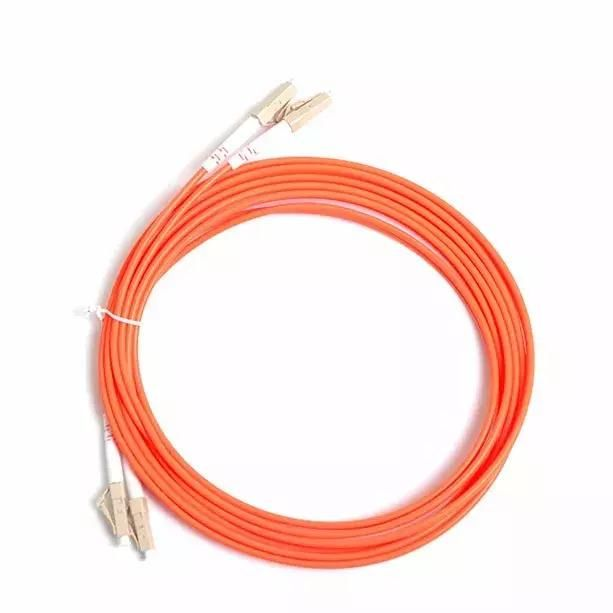

Multi-mode LC ganda
Mode tunggal ST-ST

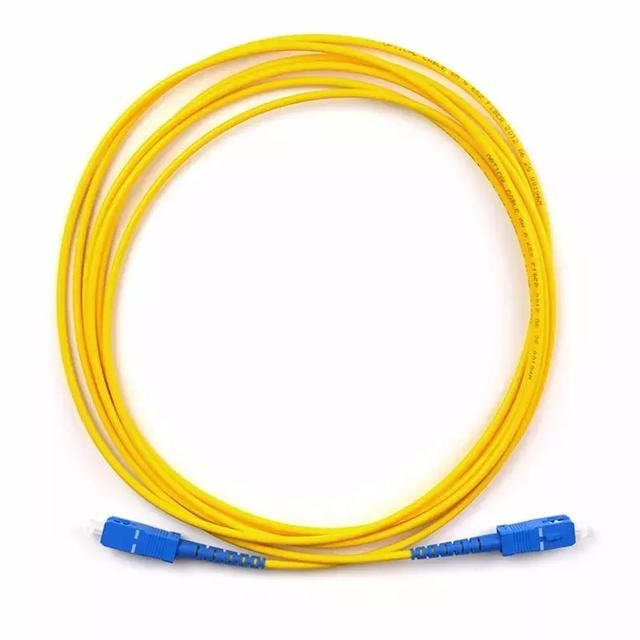

Mode tunggal SC-SC

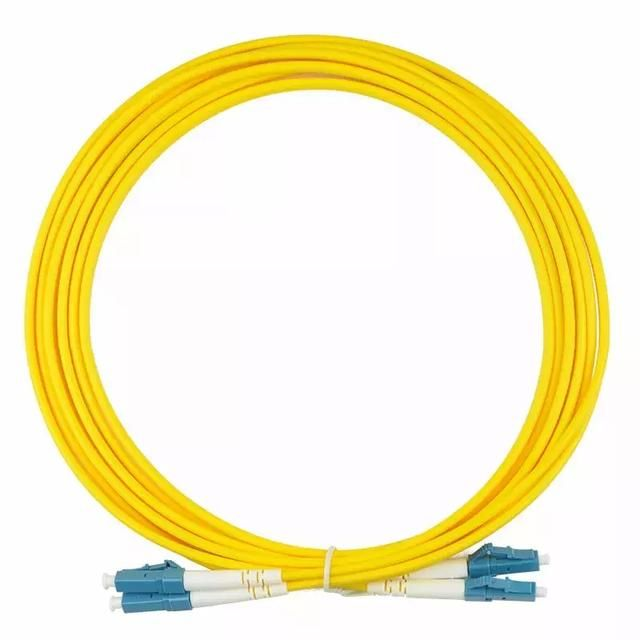

Mode tunggal LC ganda

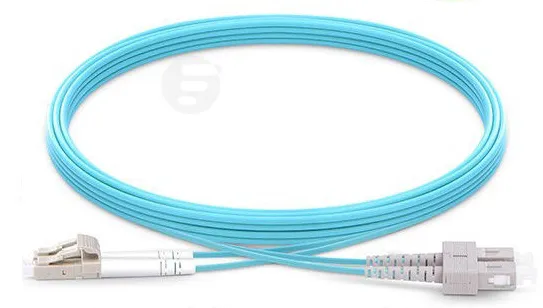

Multi-mode LC-SC
Mode tunggal FC-FC
LC-LC Sepuluh Gigabit
8. Tingkat operator dan tingkat jaringan
Apa yang dimaksud dengan pelompat serat tingkat operator?
Jumper serat optik tingkat pembawa adalah salah satu jumper, biasanya memiliki lapisan pelindung tebal, umumnya digunakan pada sambungan inspeksi terminal optik dan kotak terminal.Pada pelompat tingkat pembawa multimode, diameter intinya kira-kira setebal rambut manusia, 15 hingga 50µm, sedangkan diameter pelompat serat tingkat pembawa mode tunggal adalah 8 hingga 10µm.Inti dikelilingi oleh selubung kaca pelindung dengan indeks bias lebih rendah dari inti, dan dikelilingi oleh selubung plastik tipis.
Apa itu jumper tingkat jaringan?
Atenuasi jumper tingkat jaringan lebih besar daripada jumper tingkat operator, dan atenuasinya umumnya lebih besar dari 0,2 dB, yang dapat menyebabkan hilangnya paket data dalam transmisi.
Apa perbedaan antara jumper tingkat operator dan jumper tingkat jaringan?
.Tingkat redaman
Jumper serat tingkat operator memiliki lebih sedikit kerusakan dibandingkan jumper serat tingkat jaringan, dan data transmisi lebih stabil dan tidak mudah hilang.
2, waktu penggilingan
Proses penggilingan jumper serat tingkat pembawa umumnya 5 kali, dan jumper serat tingkat jaringan adalah 4 kali
Cepat (FS)|Pusat data pilihan & solusi perangkat keras Cloud
3. Harga
Harga fiber jumper tingkat operator lebih tinggi dibandingkan dengan harga fiber jumper tingkat jaringan.
Oleh karena itu, permintaan pasar untuk jumper tingkat operator lebih besar dibandingkan dengan jumper tingkat jaringan.
Pelompat serat tingkat pembawa memiliki karakteristik kehilangan sumbat yang rendah, kemampuan pengulangan yang baik, kemampuan pertukaran yang baik, dan kemampuan beradaptasi lingkungan yang baik, sehingga banyak digunakan di lingkungan jaringan penting, seperti kesiapan tempur pertahanan nasional, ruang pusat data, serat ke rumah, tulang punggung jaringan area lokal dan sebagainya.
Apa kepanjangan dari FCSTSCLCMTRJPCAPCUPC dalam jumper serat optik?
Antarmuka fisik FC, ST, SC, LC, dan MTRJ dihubungkan dengan cara yang berbeda.
FC adalah port spiral melingkar.
ST adalah bayonet melingkar 45 derajat.
SC adalah soket persegi.
LC dan MTRJ adalah konektor inti kecil, yang lebih jarang digunakan di Tiongkok, namun digunakan pada beberapa peralatan impor.
PC, APC, UPC mewakili struktur ujung depan inti keramik!
PC adalah struktur bola, APC adalah struktur diagonal 8 derajat, UPC adalah struktur hyperplane.
Jarak sambungan kabel multi-mode jauh lebih pendek, yaitu 300 meter atau 500 meter (terutama tergantung pada perbedaan laser, umumnya ada dua jenis sumber cahaya laser dengan panjang gelombang pendek, satu 62,5, satu 50)
Jumper serat optik umumnya spesifikasi yang umum digunakan seperti win untuk jumper serat optik, ada 1 meter, 3 meter, 5 meter, 10 meter, 15 meter, dll, jika Anda membutuhkan spesifikasi panjang khusus jumper lampu lainnya, Anda bisa biarkan menang bagi pabrikan untuk menyesuaikan panjang penyesuaian sewenang-wenang, umumnya dalam beberapa kilometer tidak ada masalah.Selain itu, jumper serat optik berfokus pada jumper, umumnya lebih pendek, digunakan di ruang komputer, serat optik ke dalam rumah, modul serat optik dan peralatan lainnya di atas, jika serat optik tarik jarak jauh, ini serat optik biasa jumper tidak digunakan, Anda perlu menyesuaikan jenis kabel kulit atau kabel lapis baja.
Langkah 1: Pilih jenis konektor yang benar (LC/SC/ST/FC/MPO/MTP)
Konektor yang berbeda digunakan untuk menyambungkan perangkat yang berbeda.Jika port pada kedua perangkat sama, kita dapat menggunakan jumper LC-LC/SC-SC/MPO-MPO.Jika Anda ingin menghubungkan perangkat dengan tipe port berbeda, jumper LC-SC/LC-ST/LC-FC mungkin tepat untuk Anda.
Langkah 2: Pilih jenis kabel mode tunggal atau multi-mode?
Jumper serat mode tunggal menggunakan serat 9/125um, dan jumper serat multi-mode menggunakan serat 50/125um atau 62,5/125um.Jumper serat mode tunggal terutama digunakan untuk transmisi data jarak jauh.Jumper serat multimode terutama digunakan untuk transmisi jarak pendek.Jaket jumper serat mode tunggal umum berwarna kuning, dan jaket jumper serat multi-mode berwarna oranye atau biru.
Langkah 3: Pilih jenis kabel simplex atau duplex?
Simplex berarti fiber jumper ini hanya dilengkapi dengan satu kabel, dengan hanya satu konektor fiber di setiap ujungnya, untuk modul optik dua arah (BIDI).Dupleks dapat dilihat sebagai dua jumper serat optik yang berdampingan untuk modul optik umum.
Langkah 4: Pilih panjang jumper yang benar (1m / 5m / 10m / 20m / 30m / 50m)
Panjang fiber jumper bervariasi, biasanya 0,5m hingga 50m.Anda sebaiknya memilih panjang kabel yang sesuai berdasarkan jarak antar perangkat yang akan dihubungkan.
Langkah 5: Pilih jenis pemolesan konektor yang benar (UPC/APC)
Karena hilangnya konektor APC lebih rendah dibandingkan konektor UPC, kinerja optik konektor APC umumnya lebih baik dibandingkan konektor UPC.Di pasar saat ini, konektor APC banyak digunakan dalam aplikasi yang lebih sensitif terhadap kerugian pengembalian seperti FTTx, jaringan optik pasif (PON) dan multiplexing divisi panjang gelombang (WDM).Namun konektor APC biasanya lebih mahal daripada konektor UPC, jadi Anda harus mempertimbangkan apakah Anda memerlukan konektor APC sesuai dengan situasi sebenarnya.Untuk aplikasi yang memerlukan sinyal serat presisi tinggi, APC harus menjadi pertimbangan pertama, namun sistem lain yang kurang sensitif akan bekerja sama baik dengan UPC.Umumnya jumper serat optik dengan konektor APC berwarna hijau, sedangkan jumper serat optik dengan konektor UPC berwarna biru.
Langkah 6: Pilih selubung yang tepat (PVC/LSZH/OFNP/armouring)
Secara umum ada tiga jenis jaket jumper: PVC, LSZH, OFNP.Jaket jumper bahan PVC umumnya umum, tahan api umum, harga terendah;Selubung jumper LSZH terbuat dari bahan rendah asap halogen, perlindungan lingkungan dan kinerja tahan api lebih baik, tetapi harganya lebih mahal;Jaket jumper OFNP mengacu pada standar Komite Perlindungan Kebakaran Amerika Serikat, dapat tahan api, bahan ini akan otomatis padam ketika meninggalkan sumber api, paling mahal, cocok untuk pusat data besar.Anda dapat memilih sesuai dengan situasi Anda sendiri.Selain ketiga jumper di atas, ada jenis armor lain.Struktur selongsong bajanya dapat melindungi serat optik yang rapuh dengan baik, dan ketahanan lenturnya relatif kuat.Jumper semacam itu dapat menahan tekanan yang lebih tinggi, sehingga cocok untuk pemasangan kabel di sepanjang lantai dan area lain yang mungkin terinjak.Fiber jumper juga memiliki keunggulan ketahanan aus yang kuat, ketahanan tarik, dan ketahanan terhadap gigitan tikus.
