Perbandingan rangka distribusi serat optik, terminal box, subbox dan rangka distribusi ODF
Bingkai distribusi serat optik, kotak terminal, kotak serat, bingkai distribusi ODF, merupakan bagian penting dari pemasangan dan penggunaan serat optik, aksesori ini terlihat lebih mirip, dan bahkan cara penggunaannya memiliki tempat yang sama, mudah membingungkan.
Ⅰ.Kesamaan
Keempat konektor ini memiliki empat kesamaan yang jelas, seperti peran utamanya, yang dapat diringkas sebagai berikut:
1, fungsi tetap kabel optik ke dalam rangka, selubung luar dan inti penguat dipasang secara mekanis, memasang bagian pelindung tanah, pemrosesan pelindung akhir, dan pengelompokan dan perlindungan serat optik.
2, fungsi pengelasan, serat optik pada kabel dan pengelasan kabel ekor, kelebihan serat optik akan digulung penyimpanan, dan perlindungan sambungan las.
3, adaptor dan konektor dapat dimasukkan dan ditarik secara fleksibel;Jalur optik dapat digunakan dan diuji secara bebas.
4, ruang dan cara yang sesuai untuk memenuhi persyaratan radius tekukan minimum.
Ⅱ.Perbedaan
Karena ada banyak kesamaan dalam perannya, tetapi bentuk dan pemasangannya memiliki perbedaan yang jelas, kami akan merangkum keempat konektor tersebut masing-masing.

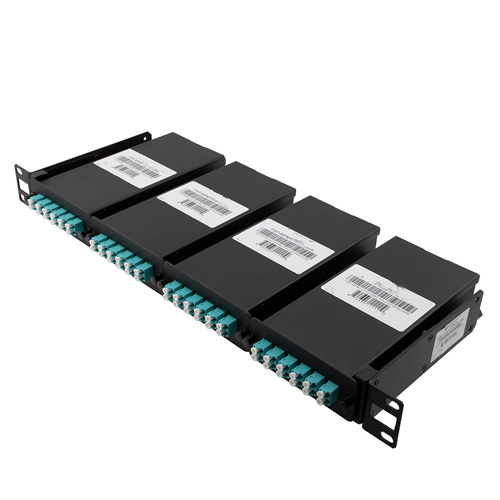

1, bingkai distribusi serat optik
· Rangka distribusi dorong-tarik dengan pin pemandu kepala laki-laki MPO, dengan 4 kotak persimpangan LGX, port koneksi serat multimode OM4 48 LC
Jumlah port konvensional: 24, 48
Lingkungan pengoperasian: Di dalam kabinet standar
→ Rangka distribusi serat optik digunakan untuk menyambungkan kabel optik batang vertikal dan horizontal, umumnya rak setinggi 1U 19 inci, biasanya minimal 12.
2. Kotak terminal
Nomor port normal: 8 port, 12 port
Gunakan lingkungan: dinding atau desktop
→ Kotak terminal serat optik biasanya ditempatkan di ujung kabel optik horizontal, dan perangkat yang dihubungkan dengan jumper optik yang dihubungkan dengan coupler di dalam kotak terminal serat optik adalah konektor yang paling dekat dengan terminal (peralatan switching atau PC), biasanya 8 port.

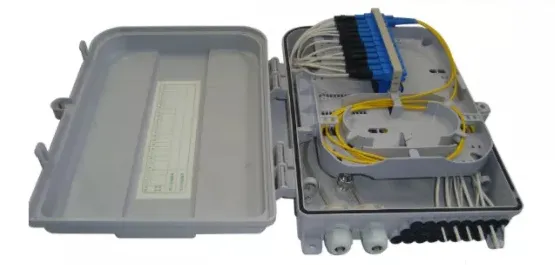

3, kotak serat
Jumlah port konvensional: 24, 48
Gunakan lingkungan: di dalam koridor
→ Kotak distribusi serat optik adalah perangkat antarmuka yang digunakan untuk menghubungkan kabel serat optik utama ke kabel serat optik distribusi di luar ruangan, di koridor atau di dalam ruangan.Ini biasanya digunakan dalam instalasi jaringan optik jaringan semua optik FTTH.Ini juga merupakan kotak kecil yang sering kita lihat di koridor dalam kehidupan kita sehari-hari.

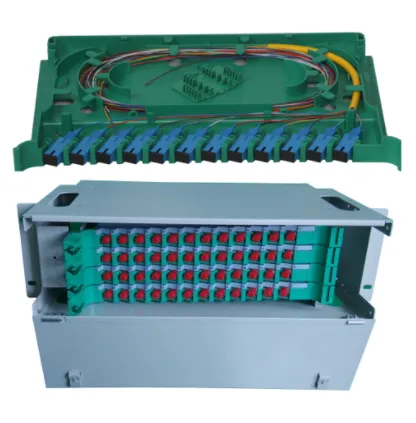

4, kerangka distribusi ODF
Nomor port konvensional: 12-1440 core
Lingkungan aplikasi: ruang komputer, kabel regional, FTTH distrik perumahan dan kabel serat optik skala besar lainnya.
→ Bingkai distribusi serat optik ODF dirancang untuk ruang komunikasi serat optik peralatan distribusi serat optik, dengan fungsi pemasangan dan perlindungan kabel optik Fungsi terminal serat optik, fungsi penyelarasan kabel, inti serat optik dan fungsi perlindungan kuncir.
Perangkat ini fleksibel dalam konfigurasi, mudah dipasang dan digunakan, mudah dirawat, dan mudah dikelola.Ini adalah perangkat penting untuk terminal jaringan kabel komunikasi serat optik atau titik relai untuk mewujudkan pengelasan dan akses kabel serat optik.
Ⅲ.Ringkasan
Oleh karena itu, kita dapat menyimpulkan bahwa perbedaan antara keempat produk ini terutama terletak pada dua hal: jumlah antarmuka yang berbeda dan lingkungan penggunaan yang berbeda.Mereka sendiri tidak berpartisipasi dalam transmisi data, terutama lingkungan aplikasi dan berbagai layanan dari port yang diperlukan, dipasang di tempat yang diperlukan.
