Prinsip kerja splitter optik

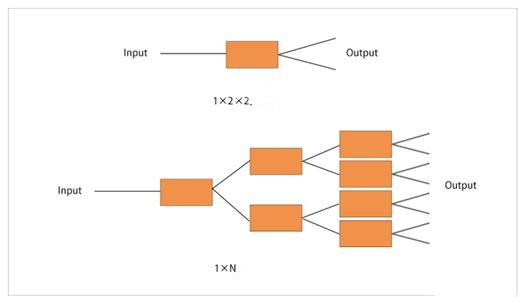

Pemisah optik adalah perangkat pasif inti dalam sistem FTTH.Pemisah optik, juga dikenal sebagai pemisah berkas optik, adalah perangkat distribusi daya optik pandu gelombang terintegrasi, yang dapat membagi sinyal optik masukan menjadi dua atau lebih sinyal optik keluaran, dan daya masukan optik didistribusikan secara merata di semua port keluaran.Misalnya, pembagi optik dengan rasio pemisahan 1:4 dapat membagi sinyal optik menjadi empat bagian yang sama dan kemudian mengirimkannya dalam empat saluran berbeda.Saat ini, rasio pemisahan pemisah optik umumnya 1:N atau 2:N, seperti 1:4, 1:8, 1:16, 1:32, 2:16, 2:32.
Prinsip kerja splitter optik adalah sebagai berikut: Ketika serat mode tunggal mentransmisikan sinyal optik, energi cahaya tidak sepenuhnya terkonsentrasi di inti serat, tetapi sejumlah kecil disebarkan melalui kelongsong yang dekat dengan inti serat.Artinya, jika inti serat dari dua serat cukup dekat, medan mode cahaya yang ditransmisikan dalam satu serat dapat masuk ke serat lainnya, dan sinyal optik didistribusikan kembali di kedua serat tersebut.
Pemisah optik
Klasifikasi pembagi optik
Menurut prinsip pemisahan optik dan proses pembuatannya, pemisah optik dapat dibagi menjadi tipe kerucut tarik leleh (FBT) dan tipe pandu gelombang bidang (PLC).
Pemisah optik PLC

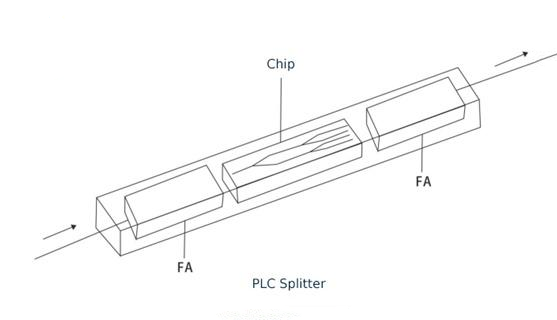

PLC Splitter adalah perangkat distribusi daya optik pandu gelombang terintegrasi berdasarkan substrat kuarsa.Fungsi utamanya adalah membagi sinyal optik dari satu serat optik menjadi beberapa serat optik.Perangkat ini digabungkan dengan chip pemisah optik dan susunan serat optik di kedua ujungnya.Chip adalah komponen inti, dan kualitas chip serta saluran splitter secara langsung mempengaruhi harga keseluruhan splitter.Chip ini memiliki ujung masukan dan pandu gelombang keluaran N.Susunan serat terletak di permukaan atas chip, menyegel cangkang, dan membentuk pembagi optik dengan satu serat masukan dan N keluaran.
Pemisah optik PLC
Pemisah optik kerucut tarik menyatu (FBT).

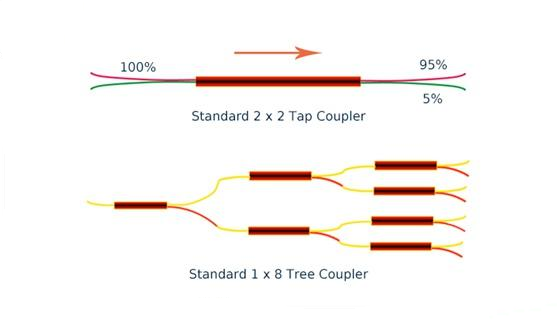

Teknologi gambar leleh adalah menggabungkan dua atau lebih serat optik yang telah dihilangkan dari lapisan pelapis menjadi satu, lalu melebur dan meregang di mesin gambar, dan memantau perubahan rasio spektral secara real time, dan mengakhiri peleburan dan peregangan setelahnya rasio spektral mencapai persyaratan, salah satu ujungnya mempertahankan serat optik (sisanya terpotong) sebagai ujung masukan, ujung lainnya digunakan sebagai ujung keluaran multi-saluran.
Pemisah optik kerucut tarik menyatu (FBT).
