Di setiap jaringan fiber modern, pemisah optik berada di antara kantor pusat yang mahal dan banyak pengguna akhir, secara diam-diam membagi satu sinyal cahaya yang kuat menjadi lusinan sinyal cahaya yang lebih kecil. Perangkat seperti PLC Splitter kini menjadi standar di jaringan akses, pusat data, dan tulang punggung kampus, sehingga wajar bagi para insinyur dan pembeli untuk bertanya apakah menambahkan splitter optik akan merusak kualitas sinyal atau pengalaman pengguna.
Pada saat yang sama, pemilik jaringan menghadapi tekanan untuk mendukung bandwidth yang lebih tinggi dan jangkauan yang lebih panjang sekaligus menjaga biaya dan pemeliharaan tetap rendah. Oleh karena itu penting untuk memahami dengan tepat bagaimana PLC Splitter berperilaku dalam link budget, apa arti parameter utamanya, dan bagaimana merancang kerugiannya sehingga layanan akhir tetap stabil dan dapat diandalkan.
Ya, splitter optik termasuk PLC Splitter selalu menimbulkan kerugian ekstra dan oleh karena itu menurunkan kekuatan sinyal sampai batas tertentu, namun jaringan yang dirancang dengan baik yang menggunakan PLC Splitter berkualitas tinggi dalam anggaran daya yang ditentukan tidak akan secara signifikan menurunkan kualitas sinyal dunia nyata bagi pengguna.
Dalam praktiknya, pertanyaannya bukanlah apakah PLC Splitter menurunkan sinyal sama sekali, namun apakah redaman tambahan dan efek terkait tetap berada dalam batas yang dapat diterima untuk standar dan layanan yang dipilih. Dengan memahami kerugian penyisipan, keseragaman, kerugian yang bergantung pada polarisasi, dan kerugian pengembalian, perancang jaringan dapat memprediksi berapa banyak margin yang tersisa setelah PLC Splitter dan menyesuaikan rasio pemisahan, jarak, dan pilihan transceiver.
Sisa artikel ini akan menjelaskan cara kerja PLC Splitter , mengapa terjadi kehilangan, seperti apa angka umum untuk rasio split umum, bagaimana perbandingannya dengan teknologi splitter lainnya, dan cara merancang, memasang, dan mengujinya sehingga kualitas sinyal secara keseluruhan tetap kuat bahkan dalam jaringan optik pasif yang besar.
Isi
Bagaimana cara kerja PLC Splitter dalam jaringan optik
Apakah splitter optik dan PLC Splitter benar-benar menurunkan kualitas sinyal
Spesifikasi utama PLC Splitter yang mempengaruhi kinerja sinyal
PLC Splitter versus splitter optik lainnya untuk kualitas sinyal
Praktik terbaik untuk menerapkan perangkat PLC Splitter dengan degradasi minimal
Menguji dan memecahkan masalah sinyal PLC Splitter
Kesimpulan dan kesimpulan utama tentang kualitas sinyal PLC Splitter
FAQ
PLC Splitter adalah rangkaian gelombang cahaya planar pasif yang mengambil satu atau dua serat masukan dan mendistribusikan daya optik secara merata ke banyak serat keluaran melalui chip pandu gelombang berbasis silika, yang memungkinkan pemisahan sinyal yang dapat diprediksi dan stabil tanpa amplifikasi aktif.
PLC Splitter termasuk dalam keluarga perangkat distribusi daya pandu gelombang terintegrasi. Di dalam modul kompak, chip kaca silika berisi jalur pandu gelombang yang dirancang dengan cermat yang memandu cahaya dari port input ke beberapa port output. Chip tersebut dihubungkan ke susunan serat pada masukan dan keluaran, kemudian dilindungi dalam paket seperti tabung serat telanjang, modul mini, modul kotak ABS, modul kaset, atau unit pemasangan rak yang Anda lihat di halaman produk di situs referensi.
Ketika sinyal optik memasuki PLC Splitter , sinyal tersebut digabungkan dari serat input ke dalam chip pandu gelombang planar. Tata letak pandu gelombang membagi mode optik menjadi banyak jalur yang sama. Karena setiap jalur dirancang dengan panjang optik dan geometri yang sama, distribusi daya pada keluarannya sangat seragam. Pemisahan yang merata ini merupakan keunggulan utama PLC Splitter dibandingkan dengan teknologi lama, terutama pada jumlah pemisahan yang lebih tinggi seperti 1x32 atau 1x64.

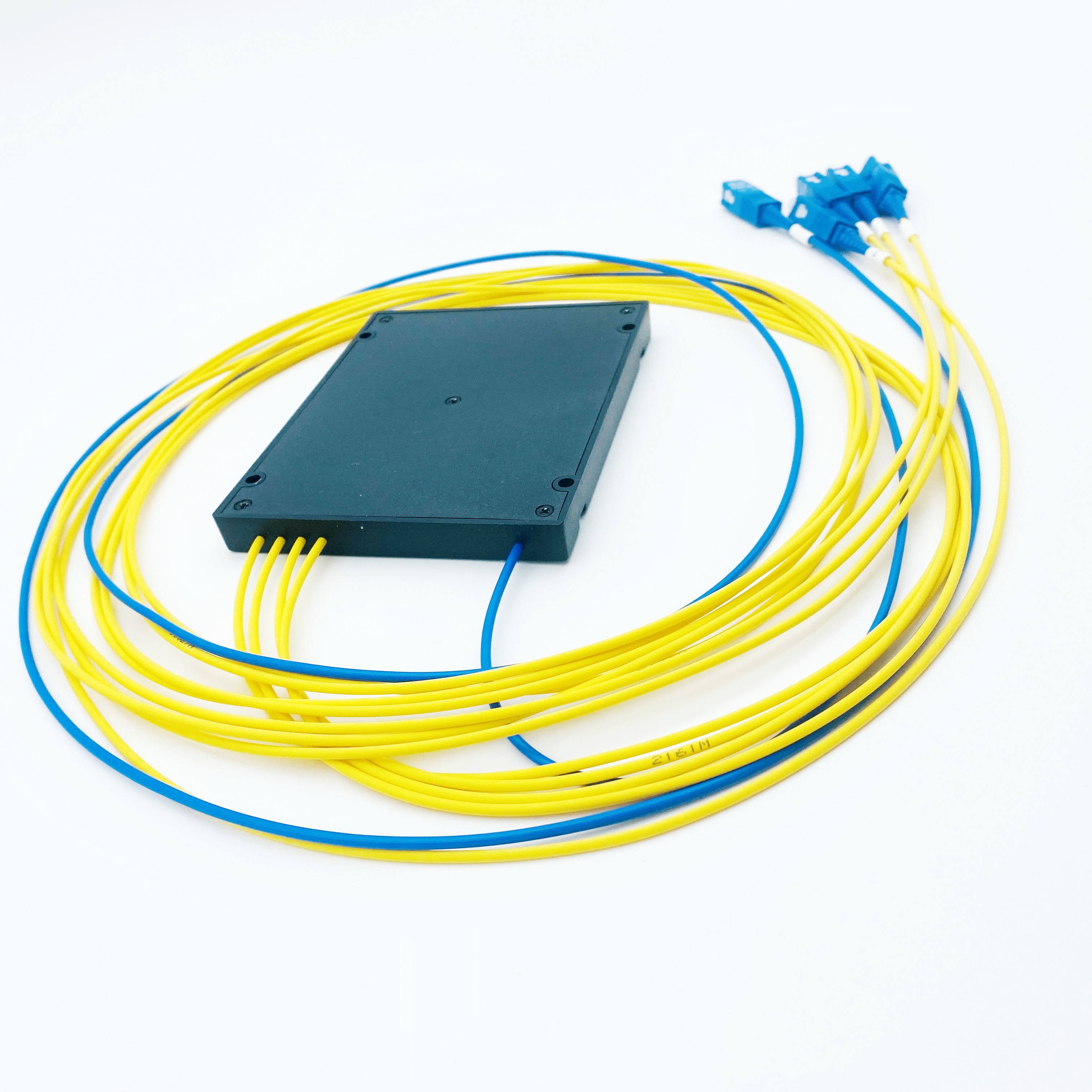

Dari perspektif jaringan, PLC Splitter ditempatkan di mana pun seseorang perlu mencabangkan serat pengumpan menjadi beberapa serat distribusi. Dalam jaringan optik pasif, hal ini dapat berarti menempatkan modul ABS PLC Splitter di penutup luar, PLC Splitter kaset LGX di bingkai distribusi dalam ruangan, atau PLC Splitter yang dipasang di rak di kabinet pusat data. Konstruksi low profile dan rentang panjang gelombang operasi yang luas dari sekitar 1260 hingga 1650 nanometer membuat perangkat PLC cocok untuk panjang gelombang akses broadband dan layanan triple play.
Karena PLC Splitter bersifat pasif, maka tidak memerlukan daya eksternal atau elektronik aktif. Hal ini menyederhanakan penerapan dan meningkatkan keandalan, namun hal ini juga berarti bahwa daya apa pun yang dibagi oleh splitter ke banyak output harus berasal dari sinyal input asli dan tidak akan pernah diperoleh kembali nanti kecuali amplifikasi aktif ditambahkan. Inilah alasan mendasar mengapa setiap PLC Splitter akan selalu menimbulkan tingkat degradasi sinyal tertentu yang harus direncanakan oleh perancang.
Semua splitter optik dan setiap PLC Splitter menimbulkan kerugian penyisipan ekstra, mengurangi daya optik per pengguna, dan dapat meningkatkan sensitivitas terhadap kebisingan dan pantulan, namun efek ini tetap kecil dan dapat dikelola selama PLC Splitter ditentukan dan digunakan dengan benar sesuai anggaran daya dan batas jarak jaringan.
Dari sudut pandang fisika, jawabannya pasti ya. Ketika satu input dibagi menjadi N output, daya per output idealnya turun sebesar N. Misalnya, perangkat 1x4 idealnya mengirimkan seperempat daya asli ke setiap cabang. Dalam desibel, kerugian pemisahan yang ideal adalah sekitar 3 desibel untuk pemisahan 1x2, 6 desibel untuk pemisahan 1x4, sekitar 9 desibel untuk pemisahan 1x8, dan seterusnya. Selain redistribusi ideal ini, PLC Splitter yang sebenarnya menambahkan beberapa kerugian tambahan karena ketidaksempurnaan pandu gelombang, sambungan serat, dan konektor.
Kabar baiknya adalah produk PLC Splitter berkualitas tinggi yang digunakan dalam akses dan jaringan perusahaan menjaga kerugian tambahan ini tetap rendah. Spesifikasi umum pada situs referensi dan vendor serupa menunjukkan nilai kerugian penyisipan sekitar 10 hingga 11 desibel untuk 1x8, sekitar 13 hingga 14 desibel untuk 1x16, dan sekitar 17 desibel untuk konfigurasi 1x32, dengan keseragaman yang ketat dan kerugian yang bergantung pada polarisasi di bawah sepertiga desibel. Ini berarti hampir semua kerugian yang Anda lihat di PLC Splitter adalah konsekuensi yang tidak dapat dihindari dari pembagian daya di antara banyak orang pengguna daripada kerugian berlebih yang sia-sia.
Dalam hal pengalaman pengguna, degradasi sinyal hanya terlihat ketika jumlah semua sumber atenuasi di sepanjang jalur menyisakan margin yang tidak mencukupi di atas sensitivitas penerima. Karena PLC Splitter sering kali merupakan sumber redaman terbesar dalam jaringan optik pasif, para insinyur merancang anggaran daya untuk itu. Terminal jalur optik, unit jaringan optik, dan transceiver dipilih dengan daya peluncuran dan sensitivitas penerima yang cukup sehingga bahkan setelah melewati satu atau lebih tahapan PLC Splitter , ditambah redaman serat, sambungan, konektor, dan margin penuaan, masih terdapat daya yang nyaman untuk pengoperasian yang stabil.
Selama anggaran ini dipatuhi, kehadiran PLC Splitter tidak menurunkan tingkat kesalahan bit, jitter, atau kehilangan paket dengan cara apa pun. Sistem ini bekerja seperti yang diharapkan, dan PLC Splitter menjadi elemen penyusun yang dapat diprediksi dan bukan sumber masalah yang misterius. Ketika masalah muncul, masalah tersebut sering kali disebabkan oleh kontaminasi, pembengkokan, atau sambungan yang salah, dan bukan karena perilaku intrinsik dari PLC Splitter itu sendiri.
Parameter PLC Splitter yang paling penting untuk kualitas sinyal adalah kehilangan penyisipan, kehilangan keseragaman, kehilangan ketergantungan polarisasi, kehilangan kembalian, pengarahan, dan rentang panjang gelombang pengoperasian, karena hal ini secara langsung menentukan berapa banyak daya yang dijangkau setiap pengguna dan seberapa kuat hubungan terhadap efek pantulan dan polarisasi.
Kehilangan penyisipan adalah nomor pertama yang dilihat sebagian besar insinyur ketika mengevaluasi PLC Splitter . Ini mengkuantifikasi total kerugian antara masukan dan setiap keluaran, termasuk kerugian pemisahan ideal dan kerugian perangkat tambahan. Kehilangan penyisipan yang lebih rendah berarti lebih banyak daya optik yang disalurkan ke setiap cabang, sehingga meningkatkan jarak maksimum atau jumlah pemisahan yang dapat didukung sistem. Perangkat tingkat operator PLC Splitter di pasaran sering kali menetapkan kerugian penyisipan pada atau di bawah sekitar 10 setengah desibel untuk 1x8 dan sekitar 17 desibel untuk 1x32, dengan nilai yang sedikit lebih tinggi diperbolehkan untuk perangkat kelas standar dan nilai yang lebih rendah untuk produk kelas premium.
Keseragaman kerugian menggambarkan seberapa mirip kerugian penyisipan dari satu keluaran ke keluaran lainnya dalam PLC Splitter yang sama . Jika beberapa keluaran secara signifikan lebih lemah dibandingkan keluaran lainnya, maka cabang yang paling lemah akan menjadi faktor pembatas bagi keseluruhan sistem. Produk berkualitas tinggi PLC Splitter menjaga keseragaman dalam sekitar satu hingga dua desibel bahkan pada rasio pemisahan yang tinggi, memastikan bahwa semua pengguna menerima daya yang sebanding. Pada halaman produk dan tabel spesifikasi, Anda akan sering melihat nilai keseragaman maksimum sekitar nol koma delapan hingga satu koma delapan desibel dalam hitungan terpisah dari 1x8 hingga 1x64.
Kehilangan ketergantungan polarisasi, atau PDL, mengukur seberapa besar perubahan kerugian penyisipan seiring dengan perubahan status polarisasi cahaya. Karena jaringan fiber dapat menyebabkan perubahan polarisasi acak dari waktu ke waktu, PDL yang rendah sangat penting untuk kinerja yang stabil. Modul modern PLC Splitter biasanya mempertahankan PDL di bawah sekitar nol koma tiga desibel bahkan untuk jumlah split yang tinggi, sehingga variasi daya tetap kecil dan dapat diprediksi. Return loss dan directivity menunjukkan seberapa baik PLC Splitter menekan pantulan balik dan sambungan yang tidak diinginkan antar saluran. Nilai di atas lima puluh desibel biasa terjadi pada produk PLC Splitter mode tunggal , yang sangat mengurangi interferensi dan kebisingan multipath.
Rentang panjang gelombang operasi melengkapi gambarannya. tipikal PLC Splitter mencakup pita penuh dari sekitar 1260 hingga 1650 nanometer, yang mencakup panjang gelombang standar hulu dan hilir yang digunakan dalam jaringan optik pasif dan banyak sistem lainnya. Ketika jaringan menggunakan beberapa layanan pada panjang gelombang berbeda pada serat yang sama, seperti suara, data broadband, dan TV, rentang luas ini memastikan bahwa satu PLC Splitter dapat menangani semuanya tanpa variasi kinerja yang signifikan.
Dibandingkan dengan splitter lancip biconic leburan lama dan beberapa desain khusus, PLC Splitter memberikan keseragaman yang lebih baik dan kehilangan yang terukur pada rasio pemisahan yang tinggi, menjadikannya pilihan yang lebih disukai di mana kualitas sinyal yang konsisten di banyak pengguna lebih penting daripada biaya minimal dengan jumlah pemisahan yang sangat rendah.
Secara historis, perangkat lancip bikonik yang menyatu banyak digunakan untuk memisahkan daya optik. Pada jumlah pemisahan yang rendah seperti 1x2 atau 1x4, kerugian penyisipan perangkat tersebut dapat dibandingkan dengan PLC Splitter . Namun, ketika jumlah pemisahan meningkat melebihi 1x8, kelebihan kehilangannya bertambah lebih cepat dan keseragamannya sering kali menjadi lebih buruk. Artikel industri dan tabel spesifikasi menunjukkan bahwa pada 1x32 atau 1x64, PLC Splitter jelas menawarkan kerugian yang lebih rendah dan kontrol keseimbangan output yang lebih ketat.
Ada juga pemisah yang bergantung pada panjang gelombang berdasarkan teknologi seperti kisi-kisi pandu gelombang tersusun atau kisi-kisi serat Bragg. Ini dioptimalkan untuk memisahkan panjang gelombang yang berbeda daripada membagi daya secara merata pada satu panjang gelombang. Dalam aplikasi yang memerlukan multiplexing pembagian panjang gelombang padat dalam jarak jauh, perangkat seperti itu mungkin lebih cocok. Untuk sebagian besar jaringan akses dan distribusi di mana satu set panjang gelombang dibagi di antara banyak pengguna, perilaku pemisahan daya broadband sederhana dari PLC Splitter sangat ideal.
Terakhir, beberapa jaringan menggunakan pemisah optik aktif yang mencakup amplifikasi atau regenerasi. Hal ini dapat mengkompensasi hilangnya daya namun menambah biaya, kompleksitas, dan kebutuhan daya listrik di setiap lokasi. Di sebagian besar jaringan optik pasif, tujuannya adalah untuk menghindari elemen aktif seperti itu di pabrik luar, itulah sebabnya PLC Splitter pasif tetap menjadi pilihan standar. Ketika anggaran daya dikelola dengan benar, PLC Splitter pasif menawarkan kinerja yang memadai dengan risiko operasional yang jauh lebih rendah, terutama di ruang luar ruangan atau lemari jarak jauh yang memerlukan biaya kunjungan pemeliharaan yang mahal.
Untuk meminimalkan degradasi sinyal saat menggunakan PLC Splitter, perancang harus memilih rasio pemisahan praktis terendah, menjaga jumlah tahapan splitter tetap kecil, menempatkan PLC Splitter di lingkungan yang bersih dan mudah diakses, dan mencocokkan semua spesifikasi seperti insertion loss, rentang panjang gelombang, dan jenis konektor dengan desain jaringan.
Keputusan desain pertama adalah rasio split. Karena kerugian penyisipan meningkat seiring bertambahnya jumlah pemisahan, memulai dengan rasio terkecil yang memenuhi target pertumbuhan pengguna akan secara langsung meningkatkan kualitas sinyal. Misalnya, jika sebuah kabinet hanya perlu melayani delapan pelanggan di masa mendatang, PLC Splitter 1x8 atau sepasang modul PLC Splitter 1x4 dapat memberikan margin yang lebih baik daripada perangkat 1x16, dengan hampir tidak ada perbedaan dalam biaya perangkat keras. Merencanakan kepadatan dan pertumbuhan pengguna yang realistis membantu menghindari kerugian besar yang tidak perlu.
Keputusan penting kedua adalah topologi splitter. Banyak desain menggunakan satu tahap PLC Splitter yang terletak di kantor pusat atau kabinet distribusi utama. Lainnya menggunakan dua tahap, dengan primer PLC Splitter di titik pusat dan modul PLC Splitter sekunder yang lebih dekat ke pengguna akhir. Pohon dua tahap dapat mengurangi jumlah serat antar lemari tetapi meningkatkan akumulasi kehilangan. Strategi optimal bergantung pada jarak, saluran yang tersedia, dan jenis layanan. Dengan menghitung total kerugian untuk beberapa opsi, perancang dapat memilih kombinasi rasio PLC Splitter dan lokasi yang memberikan kualitas sinyal yang dapat diterima dan penggunaan infrastruktur yang efisien.
Praktek instalasi juga mempengaruhi kinerja dunia nyata. PLC Splitter harus dipasang di dalam wadah yang melindunginya dari kelembapan, debu, dan tekanan mekanis, baik wadah tersebut berupa modul ABS, kaset, atau unit rak. Konektor harus dibersihkan sebelum dikawinkan, dan radius tekukan harus sesuai dengan spesifikasi serat. Situs referensi dan panduan teknis serupa menekankan bahwa pembengkokan yang berlebihan, penyambungan yang buruk, atau konektor yang longgar di sekitar PLC Splitter adalah penyebab umum kerugian tambahan yang tidak terduga yang mungkin disebabkan oleh perangkat itu sendiri.
Yang terakhir, kebijakan pengadaan barang dan jasa harus mempertimbangkan lebih dari sekedar harga saja. Memilih PLC Splitter dari pemasok yang menguji perangkat terhadap standar komponen optik yang diakui dan memberikan laporan pengujian lengkap untuk kehilangan penyisipan, keseragaman, PDL, kehilangan pengembalian, dan stabilitas lingkungan mengurangi risiko. Hal ini sangat penting untuk proyek-proyek besar di mana ratusan atau ribuan unit PLC Splitter akan dipasang dan masalah kualitas sistematis apa pun akan memakan biaya besar untuk diperbaiki nantinya.
Ketika degradasi sinyal muncul di sekitar PLC Splitter, pendekatan yang paling efektif adalah memverifikasi anggaran daya dengan meter optik, melakukan inspeksi visual untuk kerusakan fisik, membersihkan dan memasang kembali semua konektor, dan membandingkan kerugian penyisipan yang diukur dengan spesifikasi PLC Splitter tersebut untuk mengidentifikasi apakah perangkat atau instalasi di sekitarnya bertanggung jawab.
Pemecahan masalah dimulai dengan pengukuran. Pengukur daya optik dan sumber cahaya yang stabil atau rangkaian pengujian yang sesuai dapat mengukur daya masukan sebelum PLC Splitter dan daya keluaran di setiap cabang. Dengan mengurangkan, teknisi memperoleh kerugian penyisipan aktual per cabang dan membandingkannya dengan rentang pengenal untuk model PLC Splitter tersebut . Jika salah satu cabang menunjukkan kerugian yang jauh lebih tinggi dibandingkan yang lain, masalahnya mungkin terletak pada serat drop atau konektornya, bukan di dalam PLC Splitter itu sendiri. Jika semua cabang menunjukkan kehilangan yang berlebihan, perangkat mungkin rusak atau kualitasnya buruk.
Selanjutnya, inspeksi visual yang cermat dapat mengungkap banyak masalah. Panduan teknis menekankan bahwa serat yang bengkok, jaket retak, atau konektor yang tidak terpasang dengan benar sering kali menjadi sumber kehilangan tambahan secara tiba-tiba. Di sekitar PLC Splitter , beberapa serat berkumpul di ruang sempit, sehingga satu kabel mudah tertekuk atau tertekan saat pintu tertutup atau baki bergerak. Dengan meluruskan serat secara perlahan, mengamankannya dengan aksesori pengelolaan yang tepat, dan memastikan tutup atau panel tidak terjepit, teknisi sering kali mengembalikan nilai kerugian normal tanpa mengganti PLC Splitter.
Membersihkan juga sama pentingnya. Debu atau minyak pada permukaan ujung konektor di dekat PLC Splitter dapat meningkatkan kerugian penyisipan beberapa desibel atau menimbulkan pantulan tinggi yang mengganggu kestabilan transceiver sensitif. Menggunakan alat pembersih yang tepat dan cakupan inspeksi di sekitar setiap koneksi PLC Splitter adalah cara sederhana untuk memulihkan kualitas sinyal. Jika, setelah membersihkan dan merutekan ulang serat, kehilangan terukur masih tetap di atas spesifikasi PLC Splitter tersebut , penggantian dengan modul yang diketahui baik merupakan langkah konfirmasi akhir. Pemilik sistem kemudian harus meninjau prosedur penyimpanan dan penanganan untuk menghindari terulangnya masalah dengan unit PLC Splitter lainnya.
PLC Splitter memang menurunkan daya sinyal optik sesuai desainnya, namun dengan rasio pemisahan yang realistis, kualitas komponen yang baik, dan anggaran daya yang dirancang dengan baik, dampaknya terhadap kualitas sinyal secara keseluruhan dapat diprediksi, dikelola, dan biasanya tidak terlihat oleh pengguna akhir.
Poin utamanya adalah bahwa degradasi sinyal dari PLC Splitter bukanlah efek samping yang misterius namun merupakan konsekuensi sederhana dari pembagian daya di antara banyak jalur. Setelah hubungan dasar antara rasio pemisahan dan kerugian penyisipan dipahami, perancang dapat memperlakukan setiap PLC Splitter sebagai elemen yang diketahui dalam tautan. Dengan menggabungkan tabel spesifikasi, seperti yang dirangkum untuk perangkat 1x2 hingga 1x64, dengan kehilangan serat dan konektor, seseorang dapat menghitung margin yang tepat untuk setiap topologi dan kebutuhan layanan.
Dibandingkan dengan teknologi lama, PLC Splitter menawarkan keseimbangan keluaran yang unggul dan kinerja yang stabil pada jumlah pemisahan yang tinggi. Ini mendukung rentang panjang gelombang yang luas dan kontrol ketat terhadap PDL, return loss, dan directivity, yang bersama-sama memastikan bahwa pembagian sinyal tidak menimbulkan noise atau distorsi yang tidak dapat diterima. Bagi penyedia telekomunikasi, operator pusat data, dan integrator sistem, hal ini berarti PLC Splitter dapat diterapkan secara agresif untuk memperluas jumlah pengguna sambil tetap memenuhi target tingkat layanan dan keandalan.
Dalam praktik sehari-hari, sebagian besar masalah sinyal nyata yang disebabkan oleh PLC Splitter bukan berasal dari kontaminasi, penyambungan yang buruk, atau tekanan fisik pada serat di sekitarnya. Oleh karena itu , pengukuran, pembersihan, dan inspeksi rutin di sekitar setiap PLC Splitter sangat penting untuk menjaga redaman dalam kisaran yang diharapkan. Ketika perangkat dipilih dengan hati-hati dan ditangani dengan benar, PLC Splitter menjadi blok bangunan yang dapat diandalkan yang memungkinkan infrastruktur serat bersama yang hemat biaya tanpa mengorbankan kualitas.
Bagian ini menjawab pertanyaan umum yang ditanyakan oleh para profesional jaringan tentang perangkat PLC Splitter dan dampaknya terhadap kualitas sinyal, menyatukan ide-ide utama dari artikel dalam format referensi cepat.
Ya. Setiap PLC Splitter membagi daya masukan ke beberapa keluaran, sehingga setiap keluaran menerima daya lebih kecil dari sinyal aslinya. Nilai desibel dalam tabel kerugian memberikan indikasi yang baik mengenai berapa banyak kerugian yang diharapkan pada setiap rasio pemisahan. Jika jaringan dirancang dengan mempertimbangkan kerugian ini, PLC Splitter tidak akan menyebabkan masalah layanan.
Penggunaan pohon dua tahap dengan beberapa modul PLC Splitter adalah hal yang umum , terutama pada jaringan optik pasif yang besar. Kerugian total hanyalah jumlah kerugian penyisipan setiap PLC Splitter ditambah kerugian serat dan konektor. Selama kerugian gabungan tetap di bawah anggaran daya yang diizinkan, beberapa tahapan PLC Splitter dapat diterima.
Periksa lembar data untuk insertion loss, keseragaman, PDL, return loss, directivity, dan rentang panjang gelombang. Kemudian menghitung link budget dengan dan tanpa PLC Splitter tersebut . Jika Anda masih memiliki margin beberapa desibel di atas sensitivitas penerima dan nilainya sesuai dengan kisaran umum untuk produk kelas operator, PLC Splitter cocok untuk sebagian besar aplikasi.
Lokasi ideal untuk PLC Splitter menyeimbangkan penggunaan serat, aksesibilitas, dan perlindungan lingkungan. Banyak operator menempatkan utama PLC Splitter dalam kabinet terkontrol atau rangka dalam ruangan, sehingga lebih mudah perawatannya, dan kemudian menggunakan unit PLC Splitter tambahan lebih dekat dengan pengguna akhir hanya jika diperlukan. Dalam semua kasus, menjaga PLC Splitter di lingkungan yang bersih, kering, dan stabil secara mekanis akan mengurangi kerugian yang tidak terduga.
